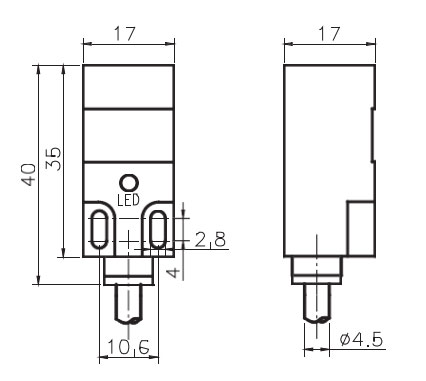

LN17F

·外壳由热塑性塑料与铜合金组成；
·内置过载保护、短路保护、反接保护及浪涌吸收回路；
·配备多种连接方式，安装灵活方便；
·防护等级达到IP67，可防水、防油、防尘；
·LED指示工作状态；
·广泛应用于水位液位检测、工业自动化生产线检测、安全检测、位置检测、 报警装置等。

型号含义

电气接线图

技术参数

接近开关串并联使用

●并联连接（OR连接）Parallel connection 接近开关并联连接时（NPN,PNP型不可混用），任意一个接近开关动作就可驱动负载。所接接近开关的数量取决于漏电流的和，只要不影响负载动作，就可多个
连接。

●串联连接（AND连接）Seriesconnection 接近开关串联连接时（NPN,PNP型可以混用），只有当所有的接近开关同时动作时方可驱动负载。所接接近开关的数量取决于其饱和电压的和，只要不影响接
近开关的电源电压，就可多个连接。接近开关的响应频率为各个接近开关初始复位的累加。

使用注意事项

●接通或断开电源时的注意事项

将接近开关与计数器，可编程控制器相联接时，其内部带有初始复位电路，不会有问题。请注意避免发生以下情况:

检测物体位于接近开关的检测距离附近;对于直流电压型和直流开关型接近开关，在电源接通(断开)时，时间常数出现大幅上升(下降)的情况:交流开关型接近开关在其电流接通(断开)时，有自激，噪音的情况下。

●电容、等负载

接近开关不能把电容、灯等突升电流较大的负荷作为与其直流连接的负载；请通过继电器连接或串接一限流电阻。限流电阻R设定的峰值电流在接近开关的负载电流内一限流电阻；请务必经过负载进行连接。
