直流固态继电器 XSSR-DA3805P3

·输入输出光电隔离或变压器隔离；
·输入恒流控制及LED显示，控制信号与TTL和CMOS逻辑兼容；
·双向可控硅或单向可控反并联输出，零电流开启零电流关断；
·功率固态更采用SCR芯片反并联输出，工作稳定可靠；
·内置阻容吸收回路，小死区电压，小谐波干扰；
·高于2.5KV的输入输出及底板间的安全绝缘电压；
·体积小、输入功率小、无触点、无火花、无噪音、无机械磨损、耐振动、长寿命。

型号含义

主要应用领域

·工业自动化装置
·计算机外围接口
·照明、舞台灯光控制
·电炉、加热、取暖控制
·路灯、信号灯、交通灯等
·交流电机控制
·中间继电器、电磁阀控制
·数控机械、遥控系统
·彩扩、冲印设备、注塑机械
·自动消防、保安系统

DA系列内部原理图及基本性能测试

使用注意事项

·控制电压和工作电压要求稳定，波动系数应该保证在10%之内，接线时应注意固态继电器的极性，以防接错而造成固态继电器永久性损坏。固态继电器应 安装在远离热源散热条件好的地方，若环境温度过高，或者散热条件不好时，应加大工作电流余量，以保持固态继电器能均匀良好的散热。在安装固态继 电器时，紧固件应扭紧，防止松动而增大接触电阻导致发热过大，底板与散热器之间也应均匀的涂上一层导热硅脂，保持固态继电器能均匀良好的散热。
·应采用相应的过流与过压保护措施。过流保护可选用响应时间为10μS的快速熔断器，熔断器的大小可选择用实际工作电流的 1.2-1.5倍；过压保护可采 用RC阻容吸收回路和压敏电阻，本系列固态继电器已全部内置RC阻容吸收回路，压敏电阻可按工作电压电流的大小来选择，220V电路电压可选用430-470V 的压敏电阻，380V电路电压可选用750-820V的压敏电阻，压敏电阻的通流容量可根据电流的大小来选择。

固态继电器的散热及散热器的选择

·由于固态继电器内开关器件本身内阻的作用，在其导通时都会产生一定热量。因此要保证固态继电器正常工作必须要有良好的散热条件如：自然冷却、散 热冷却、散热器加风冷却等。5A以下可采用自然冷却，10A以上需加散热器冷却，40A以上则要加风扇强冷。
·散热器的效果不但跟散热器的大小有关，还跟环境温度（季节）、通风条件及安装紧密度都有关系。散热效果参考标准：使固态继电器的底板温度不超过 75℃为准，实际应用过程中可在靠近固态继电器底板的散热器上安装一只70℃的温度开关 (常闭型) 串联在控制回路里，当散热器温度超过阀值时就会断 开控制回路，从而保护固态继电器及设备，尤其是在实际电流大、安装密度大、环境温度高的情况下。除此之外还要考虑固态继电器本身是否与选用的散 热器匹配，以及散热器在机柜中的安装空间，确保即使在最恶劣的情况下固态继电器底板的温度不超过75℃。
·本公司有一系列的散热器规格可供选择，但每一型号的固态继电器不是一定要配唯一规格的散热器，两者并没有完全一致的对应关系，固态继电器的发 热量只跟负载的实际电流有关，而与本身的电流等级不完全一致。(发热量计算公式：发热量=实际负载电流×1.5瓦/安)

特点

·电路板焊接-单列直插式  小型直流固态继电器
·达林顿管/场效应管 常开输出
·DC-DC 直流信号控制直流负载
·光电器件隔离
·SMD贴装工艺
·LED指示工作状态

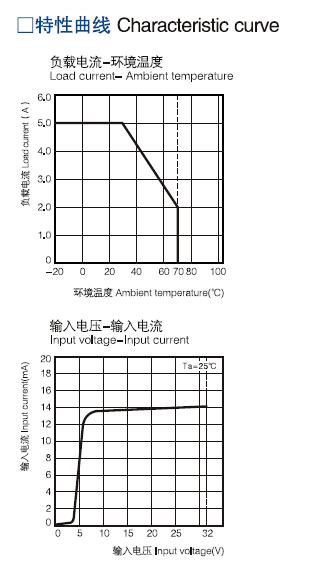

技术参数
