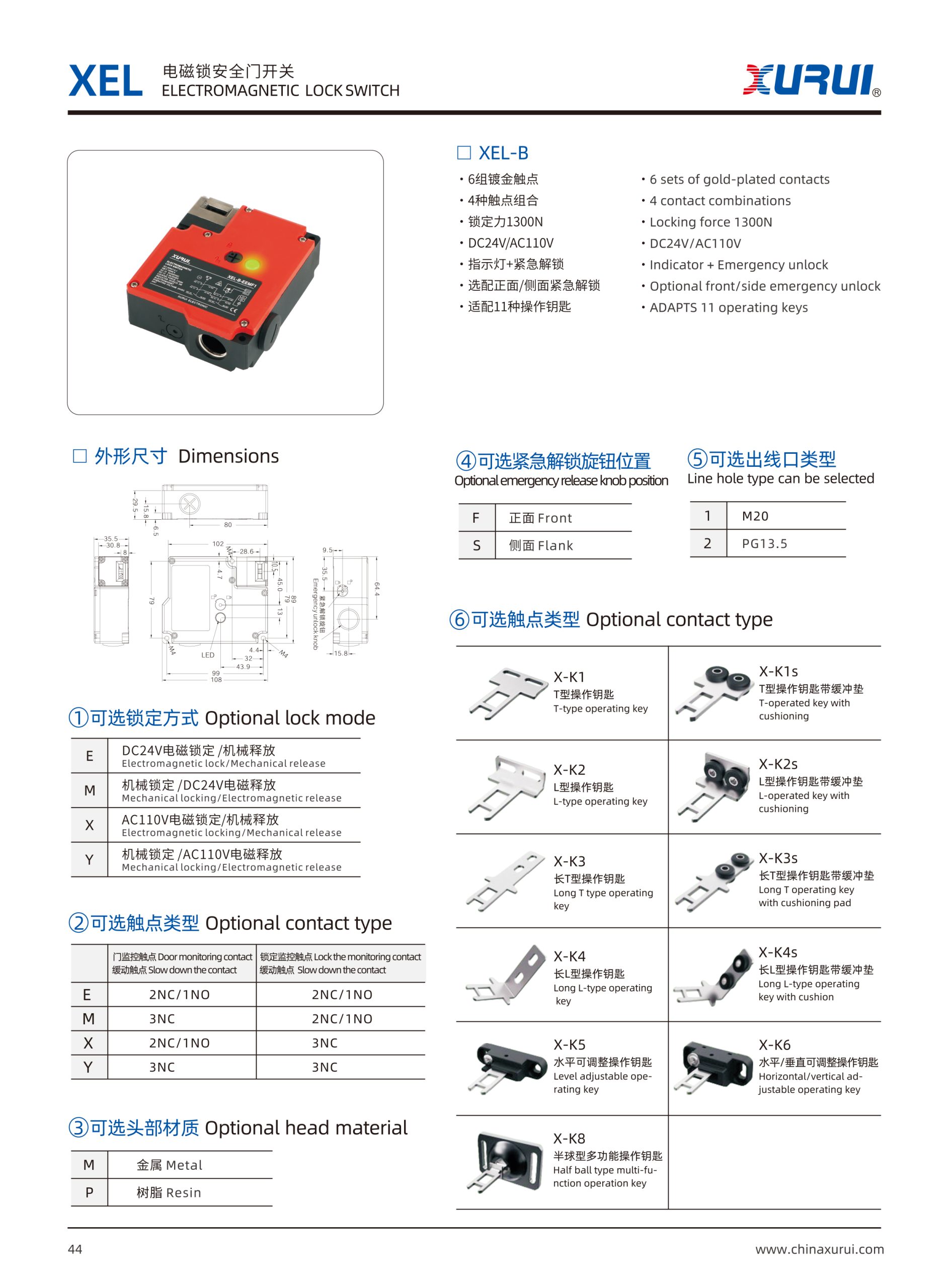

XEL-B系列安全门开关

XEL-B系列概述

XEL-B系列是一款电磁安全门开关，具有集成的高强度锁定机制，锁定力高达1300N，配备六组金镀银合金触点。它支持DC24V和AC110V控制输入，提供多种触点组合和解锁模式，并兼容11种执行器钥匙。可选的紧急释放旋钮提供前（F）或侧（S）安装配置。该开关设计用于高安全性的工业自动化环境，提供门和锁状态的双重监控。

规格

项目	数值
锁定力	1300N
控制电压	直流24伏 / 交流110伏
锁定/解锁模式	电磁锁 / 机械释放，机械锁 / 电磁释放
钥匙插入方向	5个方向
指示灯	内置LED状态指示灯
触点配置	2NC/1NO+2NC/1NO、3NC+2NC/1NO、3NC+3NC
触点材料	金镀银合金触点
电缆入口	M20 / PG13.5
安装方式	螺丝安装
外壳材料	金属（M）/树脂（P）
紧急释放位置	前（F）/侧（S）
钥匙类型	X-K1到X-K8（共11种类型）

解锁模式

模式代码	解锁描述
E	DC24V电磁解锁 / 机械锁
M	机械释放 / DC24V电磁解锁
X	AC110V电磁解锁 / 机械锁
Y	机械释放 / AC110V电磁解锁

触点类型选项

模式代码	门状态 + 锁状态监控触点
E	2NC/1NO + 2NC/1NO
F	3NC + 2NC/1NO
G	2NC/1NO + 3NC
H	3NC + 3NC

可选钥匙类型

• X-K1 / X-K1s: T型钥匙 / 带缓冲垫

• X-K2 / X-K2s: L型钥匙 / 带缓冲垫

• X-K3 / X-K3s: 长T型钥匙 / 带缓冲垫

• X-K4 / X-K4s: 长L型钥匙 / 带缓冲垫

• X-K5: 水平可调钥匙

• X-K6: 水平/垂直可调钥匙

• X-K8: 半球形多功能钥匙

应用场景

• 工业设备的安全锁定，防止危险运动

• 数控机床和机器人围栏的互锁控制

• 自动化生产线的集成访问和紧急释放

• 双通道安全电路，用于监控门和锁状态

• 紧凑型安装或空间受限环境，需侧面插入钥匙
