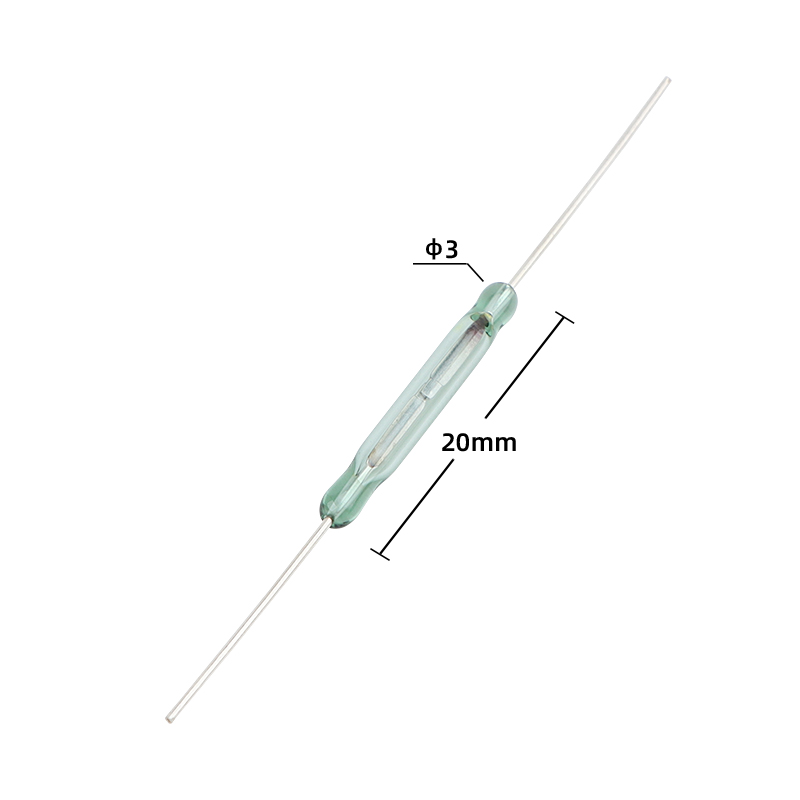

XGH系列簧片开关

密封玻璃管设计：触点密封在玻璃管内，与外部湿气和氧化隔离，以实现持久的性能。

快速响应和紧凑的尺寸：快速启动和小占地面积使其成为低功耗、高速开关应用的理想选择。

磁激活，无机械接触：通过磁吸力和释放运行，无机械磨损，确保高可靠性和使用寿命。

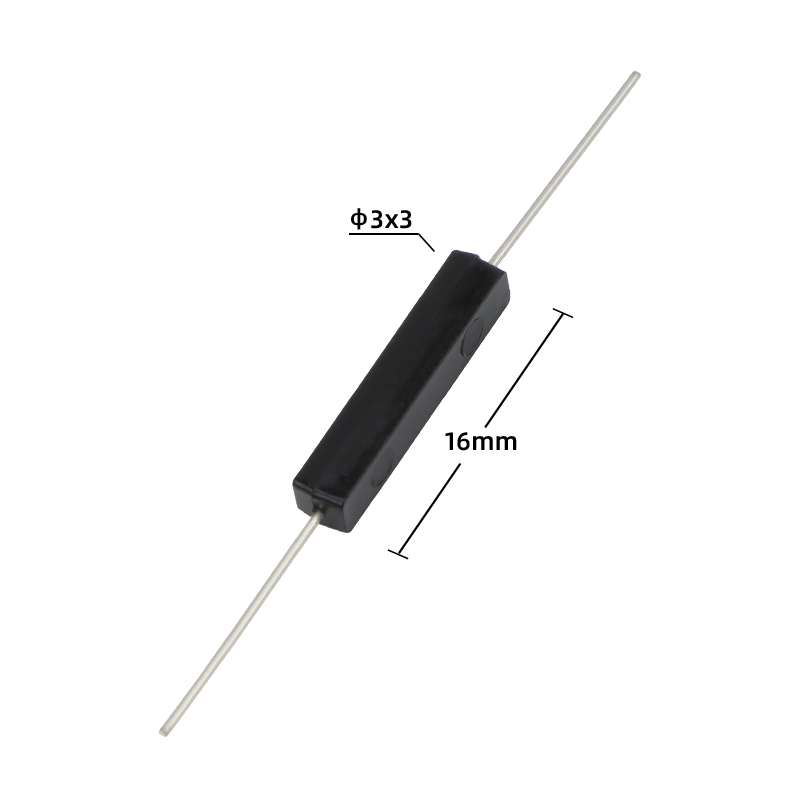

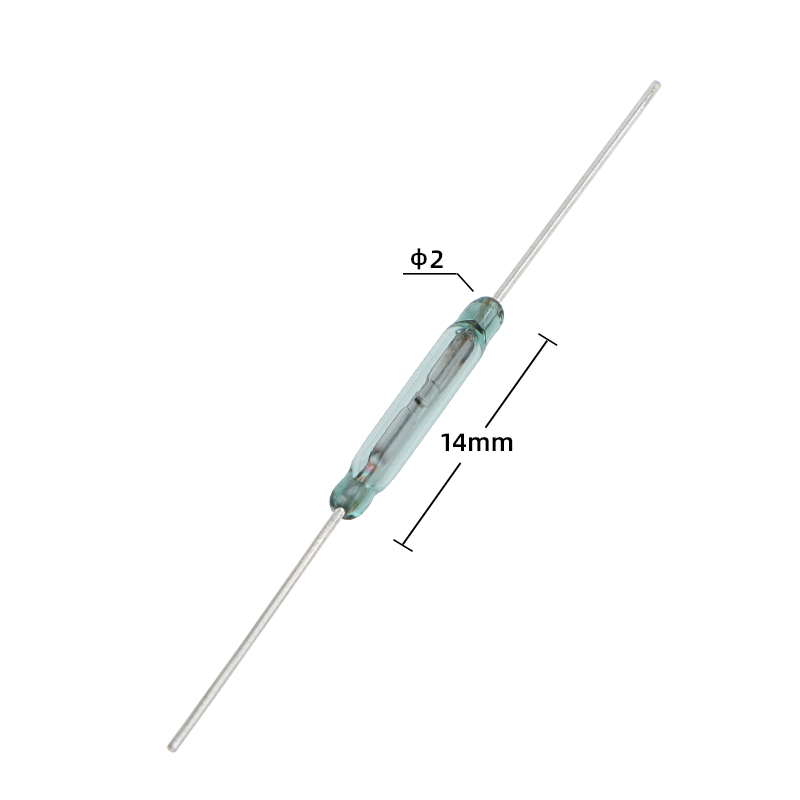

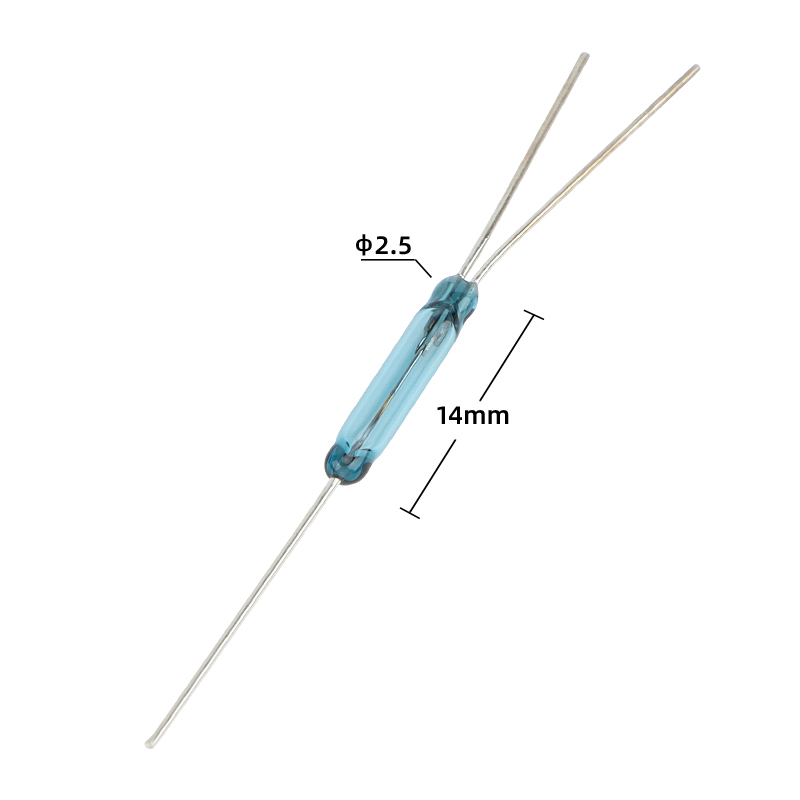

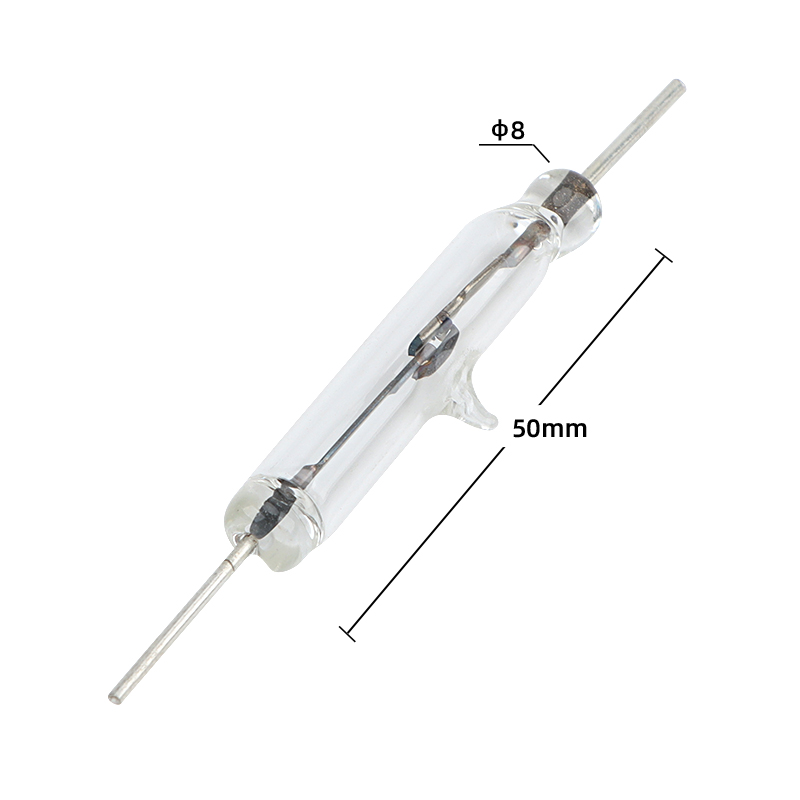

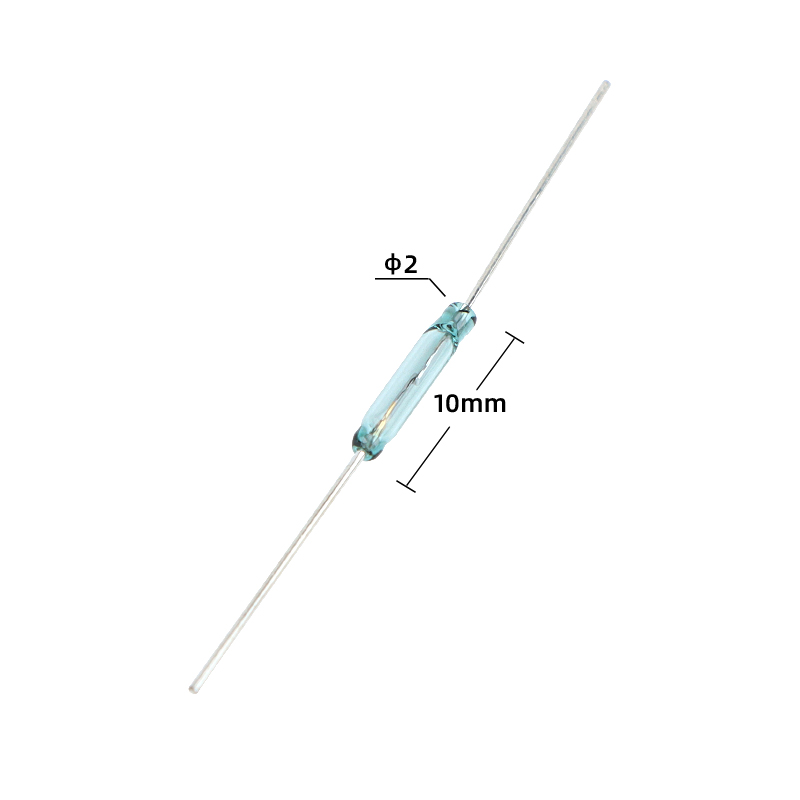

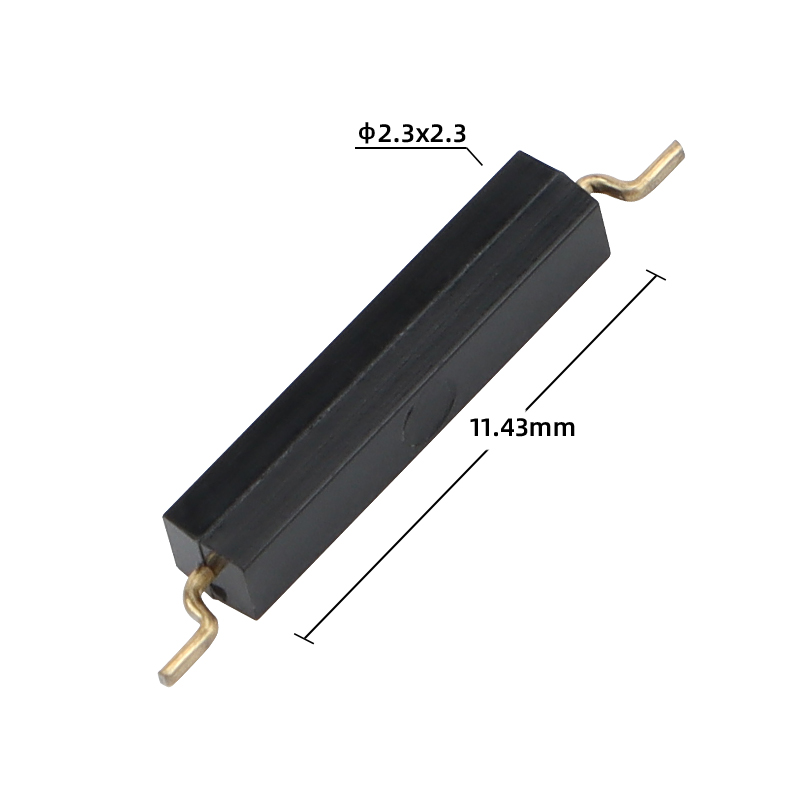

全面的型号范围：提供常开（1A）和转换（1C）触点形式，尺寸范围为 Ø2×10mm 至 Ø8×50mm。

多功能应用：非常适合干簧继电器、磁位置传感、流量控制、门磁报警和各种非接触式开关需求。

描述

XGH系列簧片开关概述

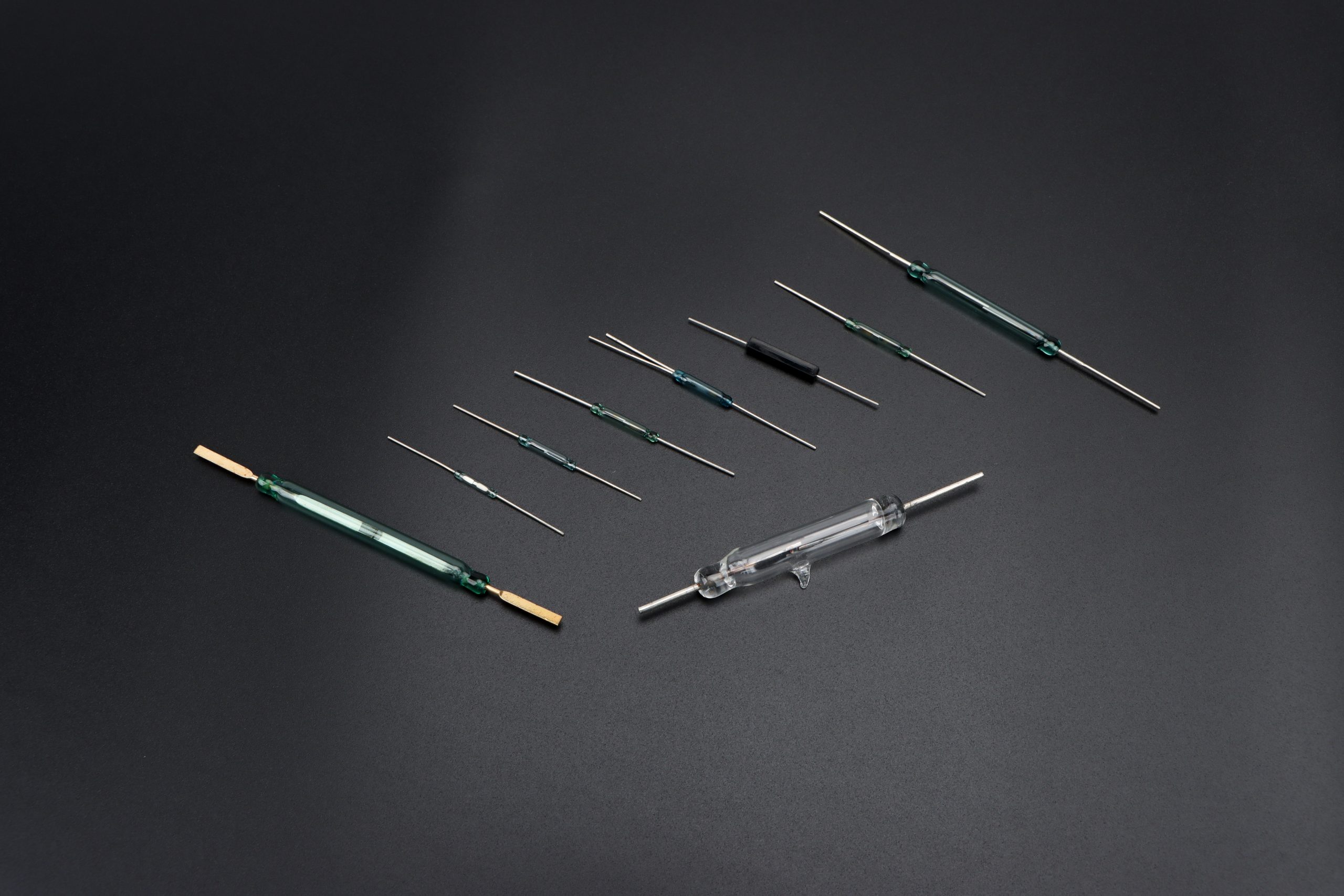

XGH系列簧片开关采用密封玻璃管结构，接触点封闭在惰性气体环境中，能够有效防止外部大气的影响。该开关响应速度快，设计紧凑，使用寿命长，非常适用于簧片继电器、磁性传感器及各种磁控开关应用。广泛应用于家电、汽车电子、通信设备、安全系统、测量仪器等领域，具有高耐用性和可靠性。

规格

项目	数值
接触类型	1A（常开） / 1C（转换型）
接触额定值	1VA ~ 30VA（根据型号不同而有所变化）
吸合灵敏度（PI）	5–300AT
释放值（DO）	>3AT ~ >30AT
接触电阻	≤200mΩ
击穿电压	≥100VDC ~ ≥500VDC
绝缘电阻	≥100MΩ
电容	0.2pF ~ 1.5pF
最大开关电压	24VDC ~ 220VDC / 30VDC / 100VDC
最大开关电流	0.05A ~ 4A
最大承载电流	0.1A ~ 4A
操作/释放时间	≤1.5ms / ≤0.5ms
最大操作频率	100Hz ~ 500Hz
工作温度范围	–10°C ~ +85°C

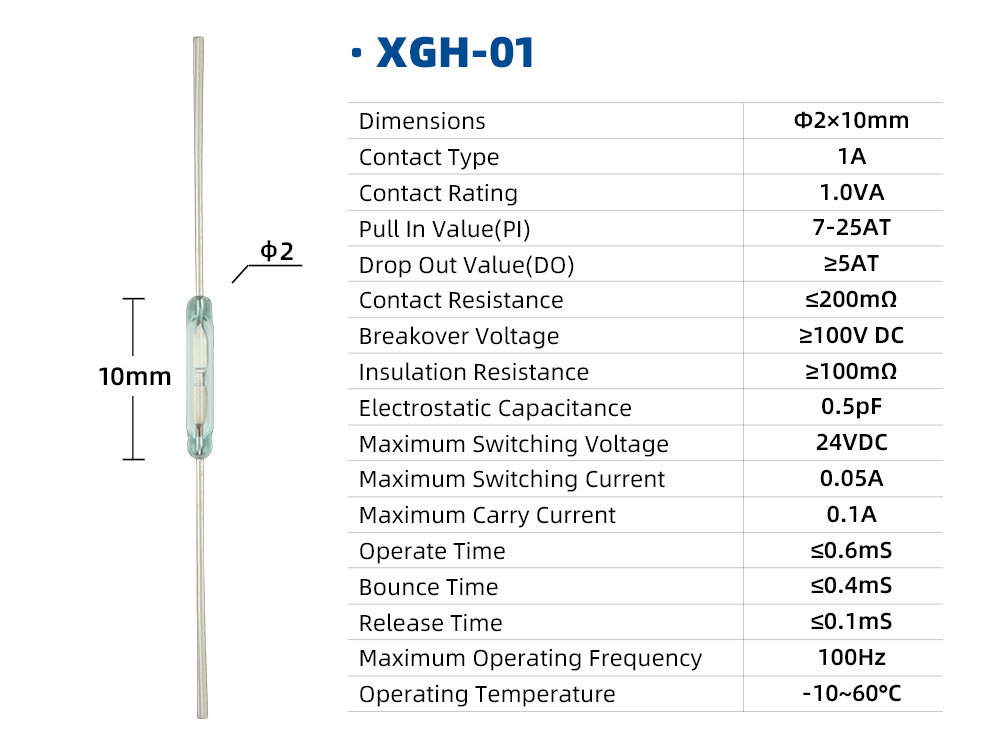

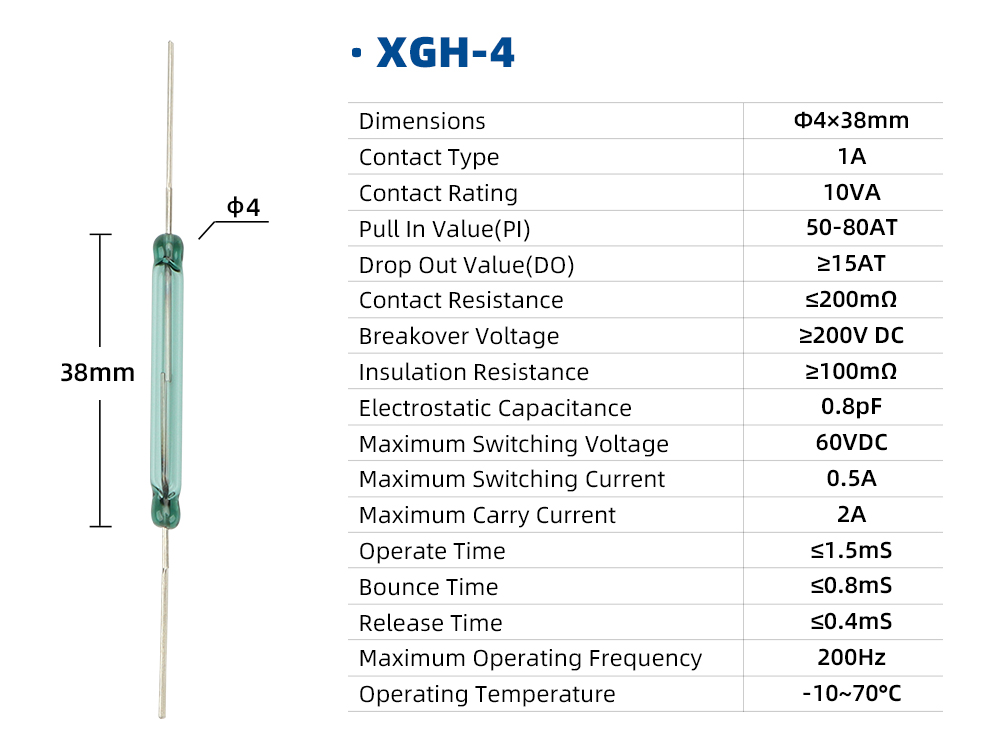

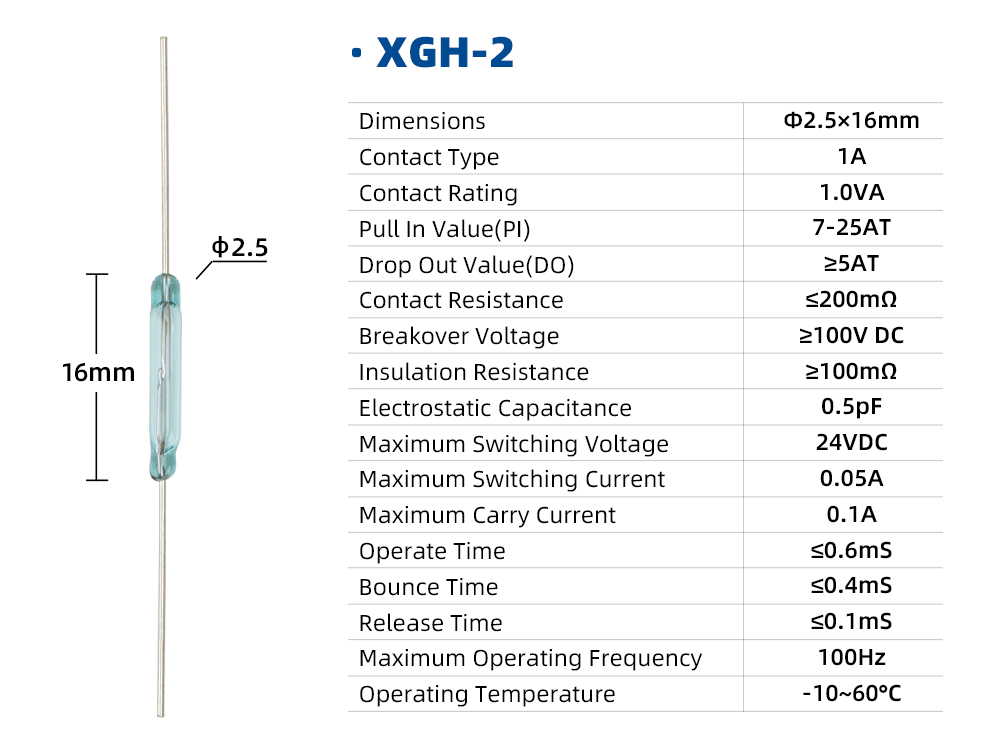

注意：规格因型号而异。具体型号（如XGH-01、XGH-4）详细信息，请参考各型号数据表。

应用场景

• 簧片继电器开关

• 流量和位置检测传感器

• 磁性门报警系统，磁触发电路

• 汽车电子和智能电表

• 测试仪器、实验室设备、实验装置

• 家电和通信终端模块
