集成散热器设计：高效的热管理，占地面积紧凑，适合机柜安装。
DIN 导轨安装：标准导轨兼容结构确保安装快速简便。
光电输入隔离：输入输出间介电强度为2500VAC，抗干扰能力优异。
内置保护电路：RC 缓冲器和浪涌保护保护负载和设备。
LED状态指示灯：实时状态显示支持快速诊断和系统监控。

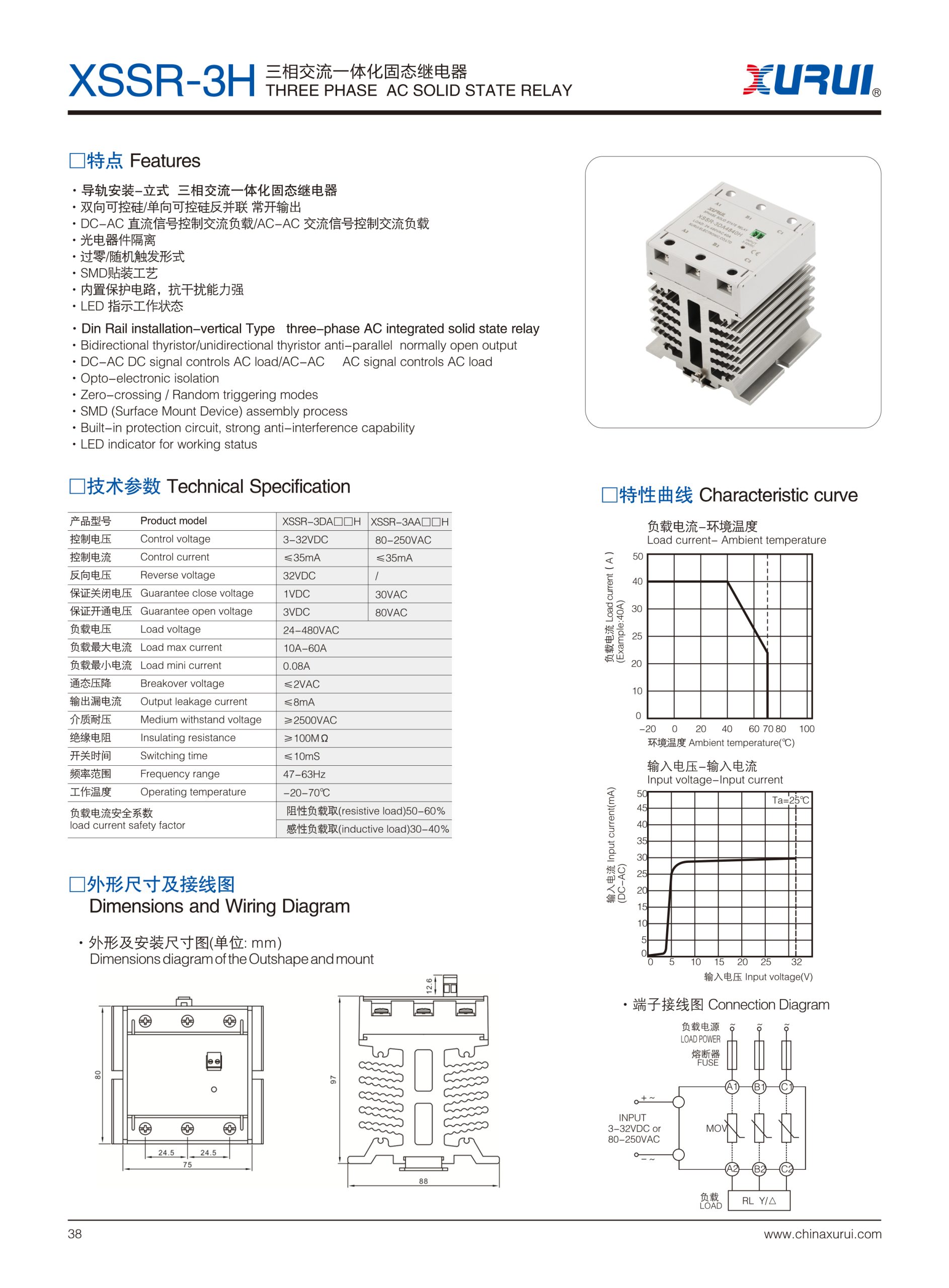

XSSR-3H 系列DIN轨道安装三相集成AC固态继电器 概述
XSSR-3H 系列是一款DIN轨道安装的三相集成AC固态继电器，旨在提供高效的散热和高可靠性开关控制。该系列采用紧凑的一体化设计，并内置散热器，支持DC和AC控制输入信号。非常适合电动机控制、工业电源切换和加热系统，尤其是在需要节省空间的安装应用中。
规格
| 项目 | 数据 |
| 产品型号 | XSSR–3DA□H / XSSR–3AA□H |
| 控制电压 | 3–32VDC（DA）/ 80–250VAC（AA） |
| 控制电流 | ≤35mA |
| 反向电压 | 32VDC |
| 保证开启电压 | 3VDC（DA）/ 80VAC（AA） |
| 保证关闭电压 | ≤3VDC（DA）/ ≤80VAC（AA） |
| 负载电压 | 24–480VAC |
| 最大负载电流 | 10A ~ 60A |
| 最小负载电流 | 0.08A |
| 输出泄漏电流 | ≤8mA |
| 绝缘强度 | ≥2500VAC |
| 绝缘电阻 | ≥100MΩ |
| 开关时间 | ≤10ms |
| 频率范围 | 47–63Hz |
| 工作温度 | –20°C ~ +70°C |
| 安装方式 | DIN轨道安装，一体化模块外壳 |
| 尺寸（参考） | 约97 × 88 × 61 mm（按电流不同有所变化） |
应用场景
• 三相加热设备控制（炉子、加热板、热处理系统）
• 工业三相电动机启停和方向切换控制
• 自动化生产线中的三相电源切换
• 智能配电柜和电力系统负载切换与隔离
• 商用家电控制系统和光伏逆变器负载管理
-
-
