内置快熔保险丝：在过载条件下提供快速断开，以保护负载和继电器。
集成 TVS 抑制二极管：吸收浪涌电压以提高整体电气安全性。
光电隔离输出设计：在输入和输出之间提供 ≥2500VAC 的介电强度，以确保安全运行。
零电压开启：在零电压时打开，在零电流时关闭，以最大限度地减少电应力。
LED指示灯+水平结构：安装灵活，实时运行状态清晰，非常适合面板布线和机柜集成。

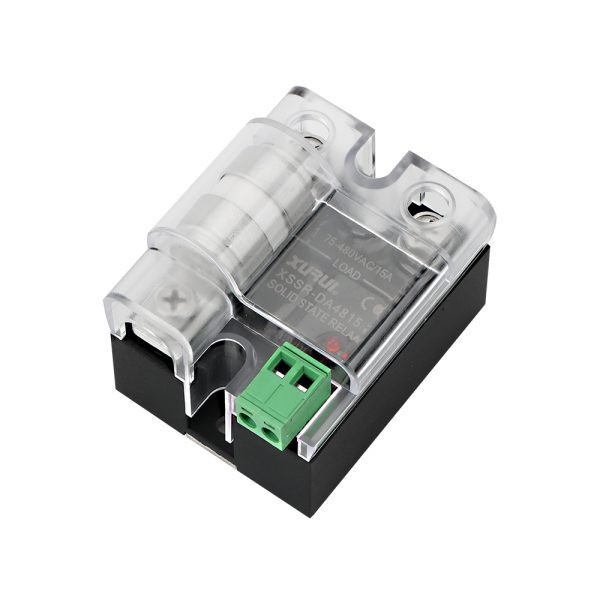

XSSR-F W2 系列横向单相AC固态继电器（带电流保护） 概述
XSSR-F W2 系列是一款横向单相AC固态继电器，具有集成电流保护功能。它结合了快熔保险丝和TVS（瞬态电压抑制）二极管，增强了过载和短路保护能力。该系列非常适用于中高功率的工业控制场景，如电动机控制、加热元件保护和智能电源切换。

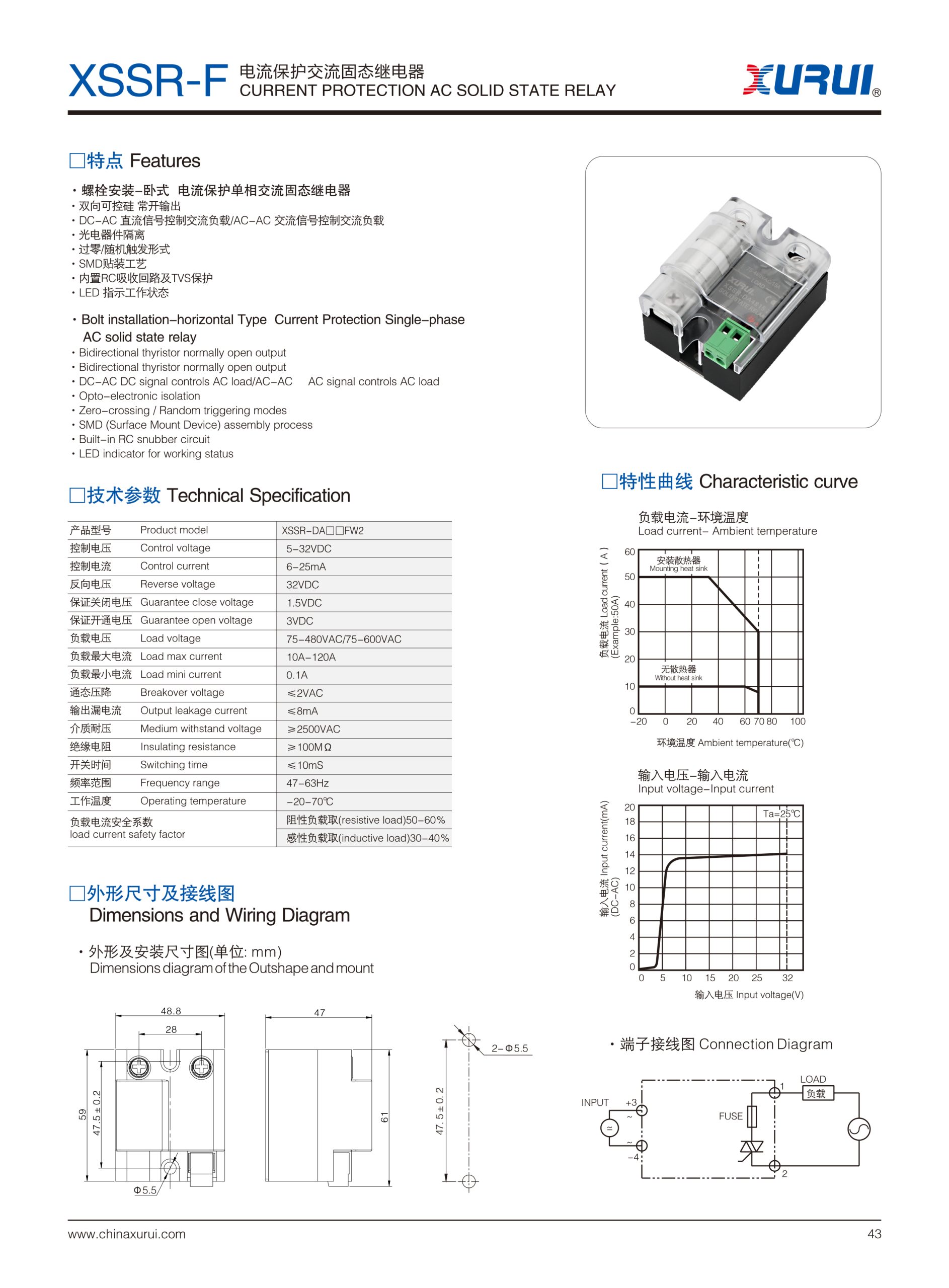

规格
| 项目 | 数据 |
| 产品型号 | XSSR–DA□□FW2 |
| 控制电压 | 5–32VDC |
| 控制电流 | 6–25mA |
| 反向电压 | 32VDC |
| 保证开启电压 | ≥3VDC |
| 保证关闭电压 | ≤1.5VDC |
| 负载电压 | 75–480VAC / 75–600VAC（可选） |
| 最大负载电流 | 10A ~ 120A |
| 最小负载电流 | 0.1A |
| 击穿电压 | ≤2VAC |
| 输出泄漏电流 | ≤6mA |
| 绝缘强度 | ≥2500VAC |
| 绝缘电阻 | ≥100MΩ |
| 开关时间 | ≤10ms |
| 频率范围 | 47–63Hz |
| 工作温度 | –20°C ~ +70°C |
| 安装方式 | 横向螺丝安装，带保险丝结构 |
| 尺寸（参考） | 48.8 × 47 × 28 mm |
应用场景
• 工业电动机、加热器等设备的过载保护
• 自动化配电系统中的固态断路器保护
• 测试台和老化测试设备中的敏感负载保护
• 智能控制柜中的安全继电器和电源隔离开关
• 需要类似断路器特性的AC系统
-
-
