集成散热器设计：将散热器与继电器主体相结合，以节省空间、简化安装。
DIN 导轨安装结构：适合标准 DIN 导轨，实现快速、免工具的卡扣安装。
光电隔离输出：输入输出之间实现高介电强度≥2500VAC，具有很强的抗噪能力。
内置保护电路：配备RC缓冲器和浪涌抑制，以保护负载和继电器本身。
LED运行指示灯：实时状态显示，方便维护和故障诊断。

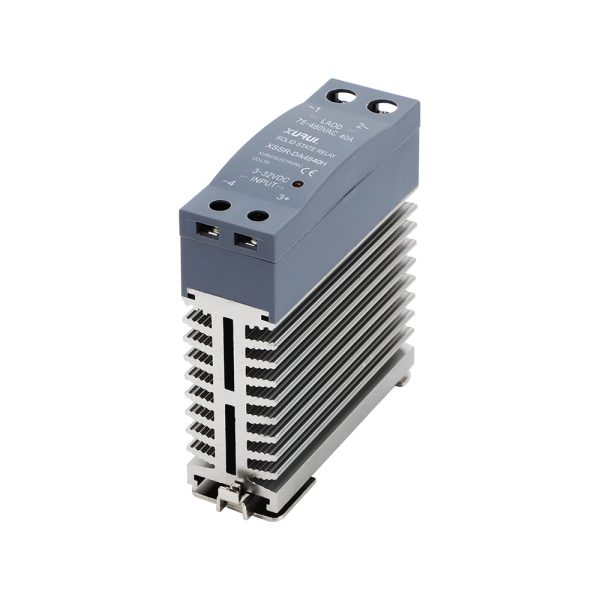

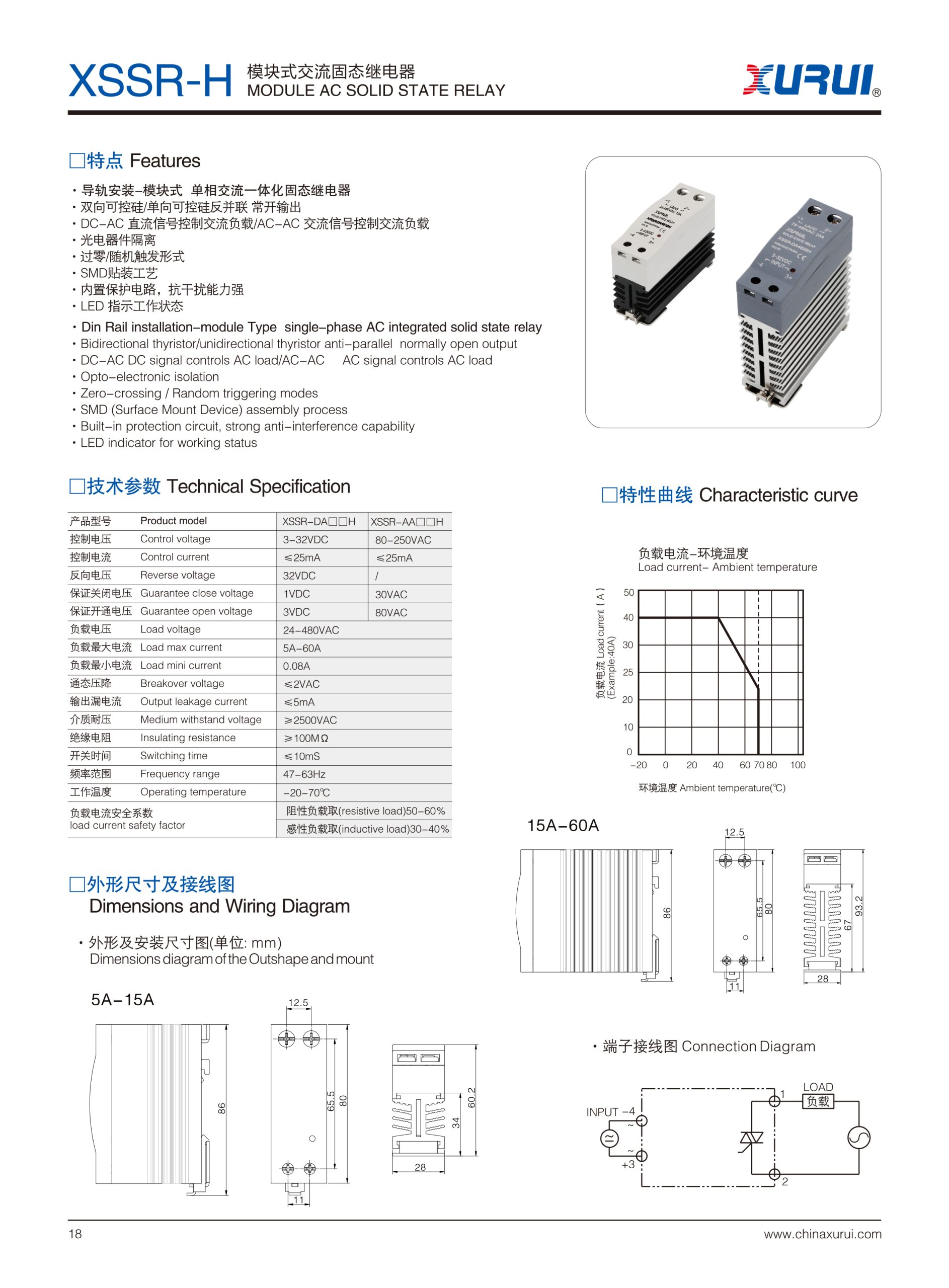

XSSR-H 系列模块化DIN轨道安装单相AC固态继电器 概述
XSSR-H 系列是一款模块化的DIN轨道安装单相AC固态继电器，具有集成散热器设计。紧凑且易于安装，提供光电子隔离输出，支持零交叉或随机触发模式，并包括内置RC吸收电路和浪涌保护电路。广泛应用于工业加热系统、电动机控制和自动化设备中的AC负载控制。
规格
| 项目 | 数据 |
| 产品型号 | XSSR–DA48□H |
| 控制电压 | 3–32VDC（DA ） |
| 控制电流 | ≤25mA |
| 反向电压 | 32VDC |
| 保证开启电压 | 3VDC |
| 保证关闭电压 | 1VDC |
| 负载电压 | 24–480VAC |
| 最大负载电流 | 5A ~ 60A |
| 最小负载电流 | 0.08A |
| 输出泄漏电流 | ≤5mA |
| 绝缘强度 | ≥2500VAC |
| 绝缘电阻 | ≥100MΩ |
| 开关时间 | ≤10ms |
| 频率范围 | 47–63Hz |
| 工作温度 | –20°C ~ +70°C |
| 安装方式 | DIN轨道安装，模块化集成外壳 |
| 尺寸（参考） | 85 × 28 × 86 mm（按电流额定值有所变化） |
应用场景
• 工业温控系统（加热板、热流道、炉子）
• 单相AC电动机启停和保护控制
• 空间有限的智能制造控制面板
• 工业照明控制、电容性/感性负载切换
-
-
