XSSVR-CA W2 调流型单相交流固态调压器

下载产品目录

XSSVR-CA W2 调流型单相交流固态调压器

XSSVR-CA W2 调流型单相交流固态调压器

XSSVR-CA W2 调流型单相交流固态调压器

XSSVR-CA W2 调流型单相交流固态调压器

XSSVR-CA W2 调流型单相交流固态调压器

4–20mA 电流控制输入：实现与 PLC 或 DCS 模拟输出兼容的精确和线性电压调节。

光电隔离：高介电强度（≥2500VAC）确保安全可靠的信号分离。

内置 RC 缓冲电路：抑制浪涌电压以保护负载并延长继电器寿命。

LED状态指示灯：实时工作状态显示，便于诊断。

易于安装：螺钉安装水平设计适合标准控制柜和设备面板。

描述

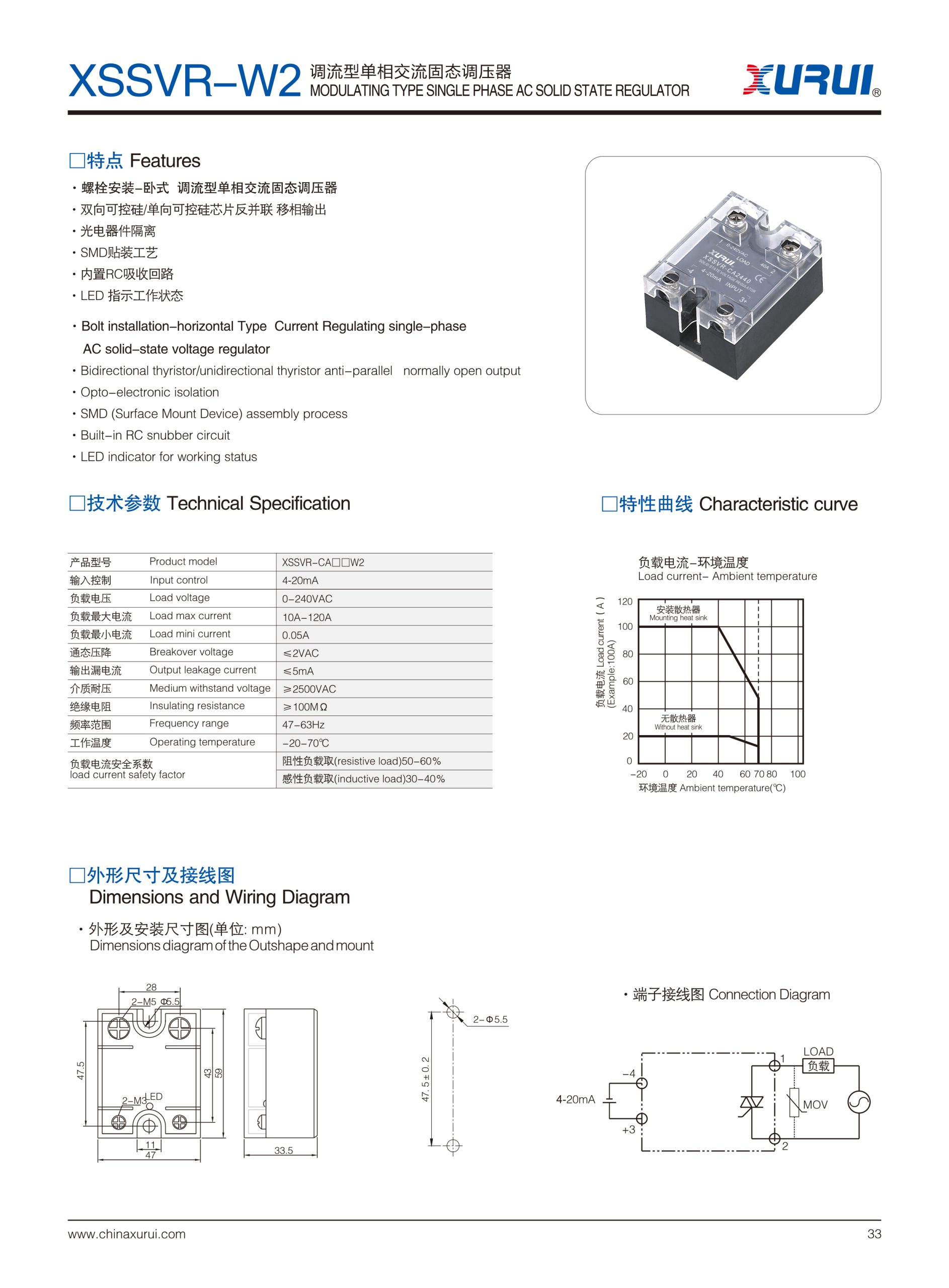

XSSVR-CA W2系列水平型交流固态电压调节器概述

XSSVR-CA W2系列是一款水平型单相交流固态电压调节器，接受4–20mA模拟输入信号进行相位角电压调节。其结构紧凑，并采用螺丝安装方式，特别适用于工业自动化系统中的模拟闭环控制。适用于阻性和部分感性负载。

规格

项目	数值
输入控制	4–20mA
负载电压	0–240VAC
最大负载电流	10A ~ 120A
最小负载电流	0.05A
断开电压	≤2VAC
输出漏电流	≤5mA
介电强度	≥2500VAC
绝缘电阻	≥100MΩ
开关时间	≤10ms
频率范围	47–63Hz
工作温度	–20°C ~ +70°C
安装方式	水平，螺丝安装
尺寸（参考）	约47.5 × 47 × 33.5毫米
负载电流安全系数	50–60%（阻性），30–40%（感性）

应用场景

• 温控加热系统（如烤箱、加热板、热室）

• 使用4–20mA PLC或DCS控制信号的模拟电源调节

• 阻性照明或调光调节

• 电机软启动或渐进交流负载提升（低感性）

• 自动化控制柜中的闭环电源管理
