交叉滚轮按钮型  XZ-8/122

交叉滚轮按钮型 XZ-8/122

产品信息
  • 交叉滚轮按钮型  XZ-8/122
快速详情

·外壳由强化塑胶与锌合金组成,结构坚固,容易配线;
·体积小,可防水、防油;
·采用双回路形式,内置双簧片微动开关;
·配备各种形式的驱动连杆;
·广泛应用于各种机械设备、自动化设备、仪器仪表等领域。


型号含义

安装孔尺寸及触点形式

产品结构图

性能参数

项目 Item 参数值  Data
额定负荷  Rating load 5A/250VAC
操作速度  Operation speed 5mm-50cm/s
操作频率  Operation frequency 机 械  Mechanical 120次/分 120times/min
电 气  Electrical 30次/分 30times/min
绝缘电阻  Insulation resistance 100mΩ以上(Above) DC500V
接触电阻  Contact resistance 25mΩ初值 initial value)
介质耐压  Withstand voltage 非连线  Non-connection wire 1000VAC
各端子间  Every terminal 1500VAC
振 动  Vibration 误动作 Misoperation 10-55Hz Amplitude(复振幅)1.5mm
冲 击  Impact 耐 久 Durable 1000m/s2
误动作  Misoperation 300m/s2
寿 命  Life 电 气  Electrical 100,000次以上 above
机 械  Mechanical 1,000,000次以上 above
防护等级   Protection degree IP65
使用温度  Operating temperature -20~+60℃
使用湿度  Operating humidity <85%

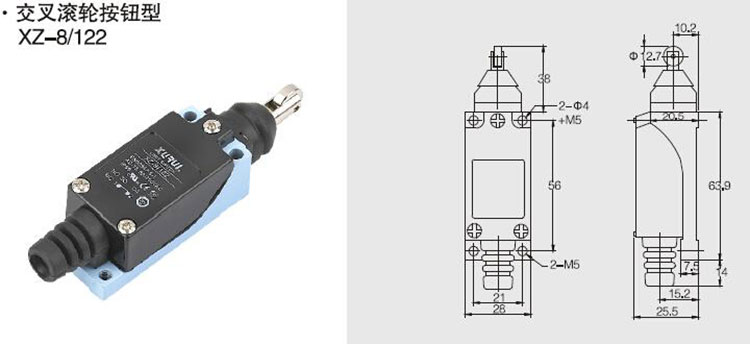

外形尺寸/动作特性

OF max.动作力 1100g(10.78N)
RF min.回复力 250g(2.45N)
PT max.预行程 2mm
OT min.超行程 0.6mm
MD max.差行程 1mm
OP 动作位置 37±0.8mm
