PDF快速详情
·锌合金外壳，结构坚固，高机械强度；
·具有防水、防油、防压等特点；
·采用双回路形式，内置双簧片微动开关；
·配备各种形式的驱动连杆；
·广泛应用于各种机械设备、自动化设备、仪器仪表等领域。
型号含义
安装孔尺寸及触点形式
产品结构图
性能参数
| 项目 Item | 参数值 Data | |
| 额定负荷 Rating load | 10A/250VAC | |
| 操作速度 Operation speed | 1mm-1m/s | |
| 操作频率 Operation frequency | 机 械 Mechanical | 120次/分 120times/min |
| 电 气 Electrical | 30次/分 30times/min | |
| 绝缘电阻 Insulation resistance | 100mΩ以上(Above) DC500V | |
| 绝缘电阻 Contact resistance | 25mΩ初值 initial value) | |
| 介质耐压 Withstand voltage | 非连线 Non-connection wire | 1000VAC |
| 各端子间 Every terminal | 1500VAC | |
| 振动 Vibration | 误动作 Misoperation | 10-55Hz Amplitude（复振幅）1.5mm |
| 冲击 Impact | 耐 久 Durable | 1000m/s2 |
| 误动作 Misoperation | 300m/s2 | |
| 寿命 Life | 电 气 Electrical | 100,000次以上 above |
| 机 械 Mechanical | 1,000,000次以上 above | |
| 防护等级 Protection degree | IP66 | |
| 使用温度 Operating temperature | -10~+80℃ | |
| 使用湿度 Operating humidity | <85% | |

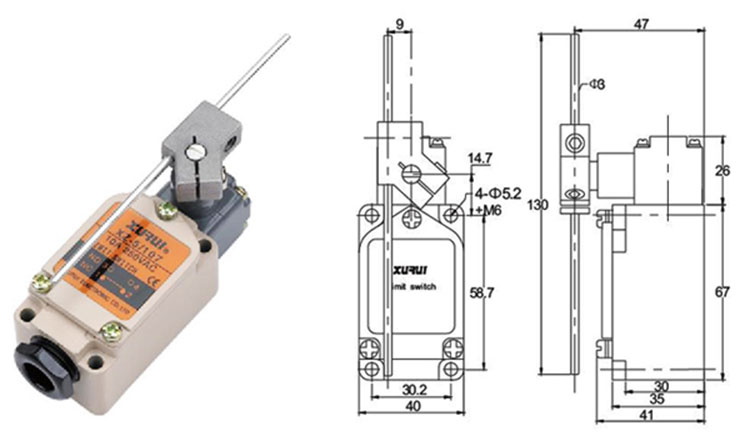

外形尺寸/动作特性
| OF max.动作力 | 1400g(13.72N) |
| RF min.回复力 | 220g(2.13N) |
| PT max.预行程 | 30° |
| OT min.超行程 | 25° |
| MD max.差行程 | 20° |
| TT 总行程 | 55° |
