PDF快速详情

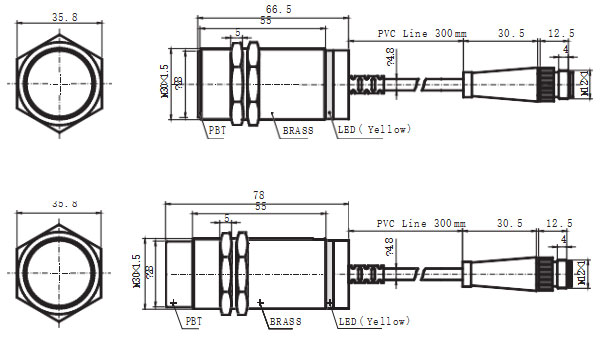

LN30Y-Z10/Z15
·外壳由热塑性塑料与铜合金组成；
·内置过载保护、短路保护、反接保护及浪涌吸收回路；
·配备多种连接方式，安装灵活方便；
·防护等级达到IP67，可防水、防油、防尘；
·LED指示工作状态；
·广泛应用于水位液位检测、工业自动化生产线检测、安全检测、位置检测、 报警装置等。
型号含义
电气接线图
技术参数
| 产品型号 Model | LN30Y-Z10NK/ML | LN30Y-Z10NB/ML | LN30Y-Z15NK/ML | LN30Y-Z15NB/ML |
| LN30Y-Z10PK/ML | LN30Y-Z10PB/ML | LN30Y-Z15PK/ML | LN30Y-Z15PB/ML | |
| LN30Y-Z10DK/ML | LN30Y-Z10DB/ML | LN30Y-Z15DK/ML | LN30Y-Z15DB/ML | |
| LN30Y-A10AK/ML | LN30Y-A10AB/ML | LN30Y-A15AK/ML | LN30Y-A15AB/ML | |
| 安装方式 Mounting | 屏蔽式 Shield | 非屏蔽式 Non shield | ||
| 最大检测距离 Max. Sensing Distance | 10mm±10% | 15mm±10% | ||
| 稳定检测范围 Stable Sensing Area | 0-9mm | 0-13.5mm | ||
| 工作频率 Operating Frequency | 0.4KHz(AC 20Hz) | 0.3KHz(AC 20Hz) | ||
| 标准检出物 Standard Detected Object | 30×30×1mm(铁Iron) | |||
| 工作电压 Supply Voltage | 10-30VDC/80-265VAC(纹波Ripple＜10%) | |||
| 漏电流 Leakage Current | ＜0.6mA | |||
| 应差距离 Movement Differential | ＜10mm×10% | ＜15mm×10% | ||
| 消耗电流 Consumption Current | 15mA | |||
| 负载电流 Load Current | 200mA | |||
| 残留电压 Voltage Drop | ＜3V | |||
| 工作温度 Operating Temperature | -25~80℃ | |||
| 抗冲击 Impact | 50m/s | |||
| 抗振动 Vibration | 10-55Hz 振幅 Amplitude 1MM | |||
| 连接方式 Connection Type | 半引线接插式 Cable and plug | |||
| 外壳材料 Housing Material | 黄铜镀镍 Nickel plated brass | |||
| 检测面材料 Sensing Surface Material | PBT | |||
安装条件
非屏蔽式接近开关可以获得最大的动作距离(与直径有关);但为了防止开关周围的金展对开关影响，开关感应头必须与周围的金属保持一定的间隙(图1)。
屏蔽式接近开关由于内部特殊的屏蔽作用，使则面径向的磁场减小，感应距离大约是非屏蔽式的60%，因以可以齐平安装在金属内(图2)。
磁式传感器不受安装条件的影响， 只要周围的材料不被磁化。
