针对 PCB 安装优化的超紧凑设计：单列直插结构节省空间，特别适用于紧凑型电子控制板和模块化设备。
高性能输出控制：支持2A至5A交流负载切换，覆盖24-380VAC宽电压范围，兼容多种工业电源标准。
零接触磨损的光电隔离：内置光耦合器确保输入和输出之间的电气隔离，实现快速、高精度的开关，无机械磨损。
多种触发选项和保护功能：支持过零或随机触发模式;P3 型号集成了 RC 缓冲电路和 LED 状态指示灯，以增强浪涌保护和视觉状态监控。
全球合规国际认证：所有产品均通过 CE 和 RoHS 认证，符合国际安全和合规标准。

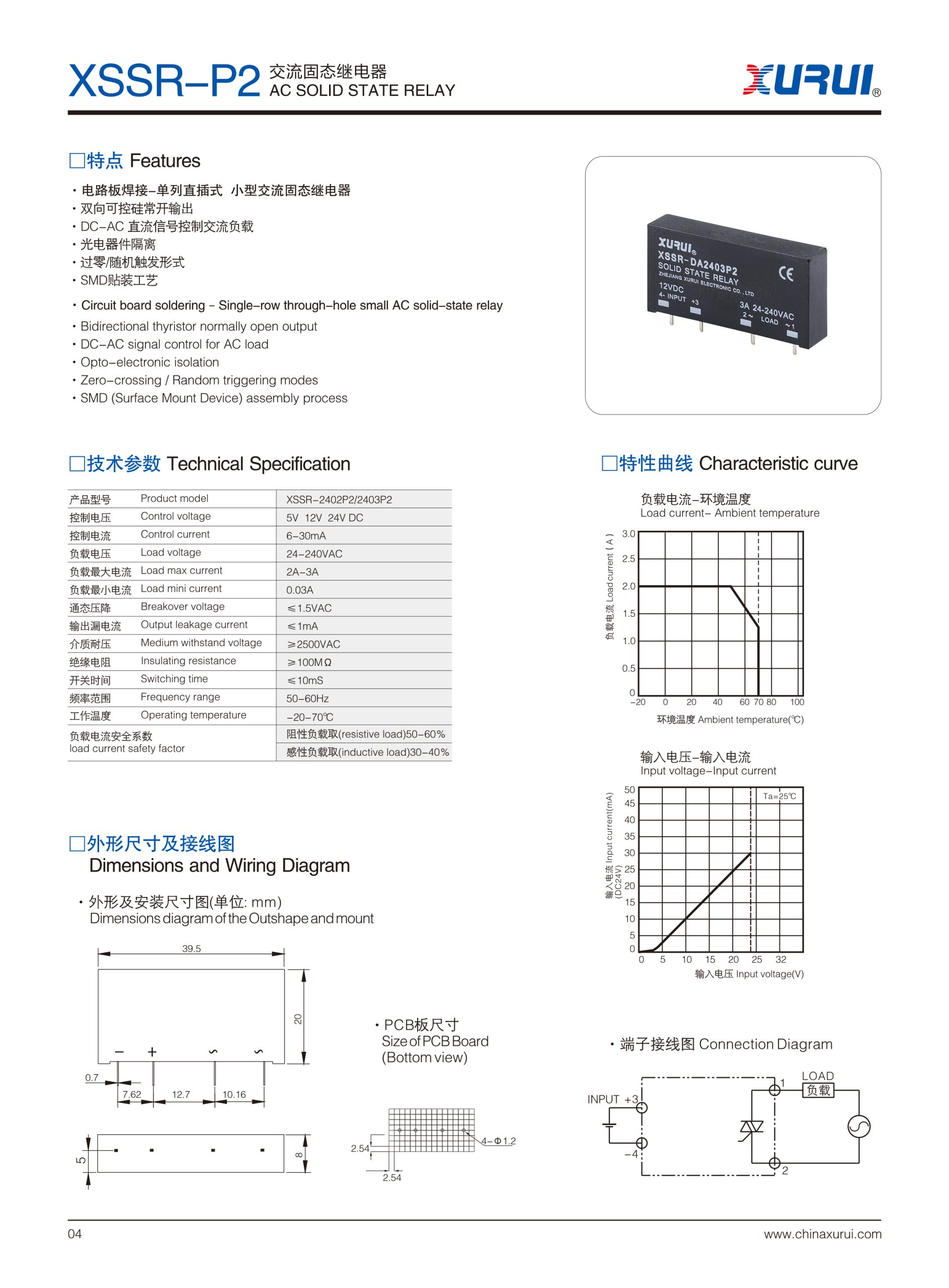

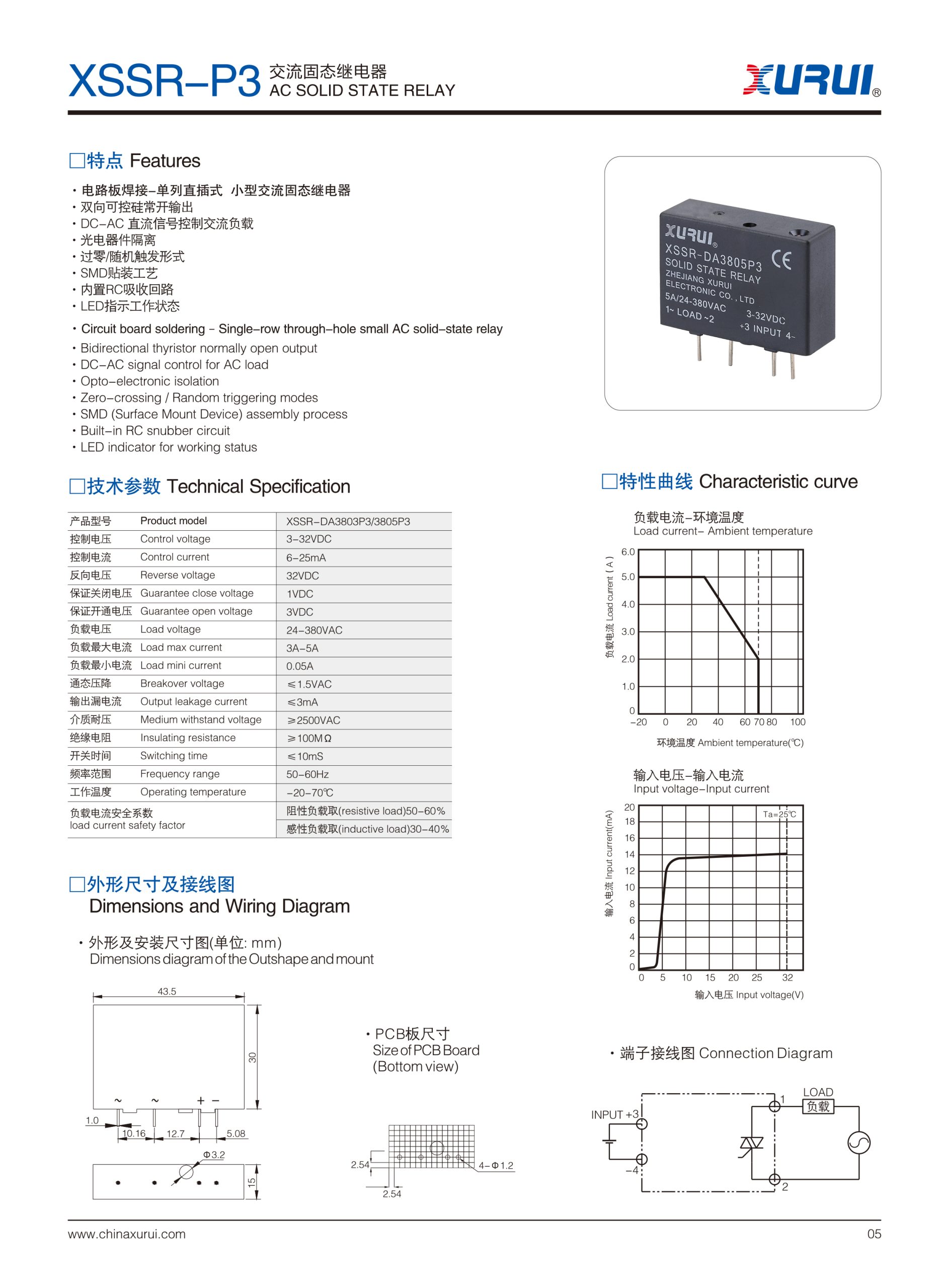

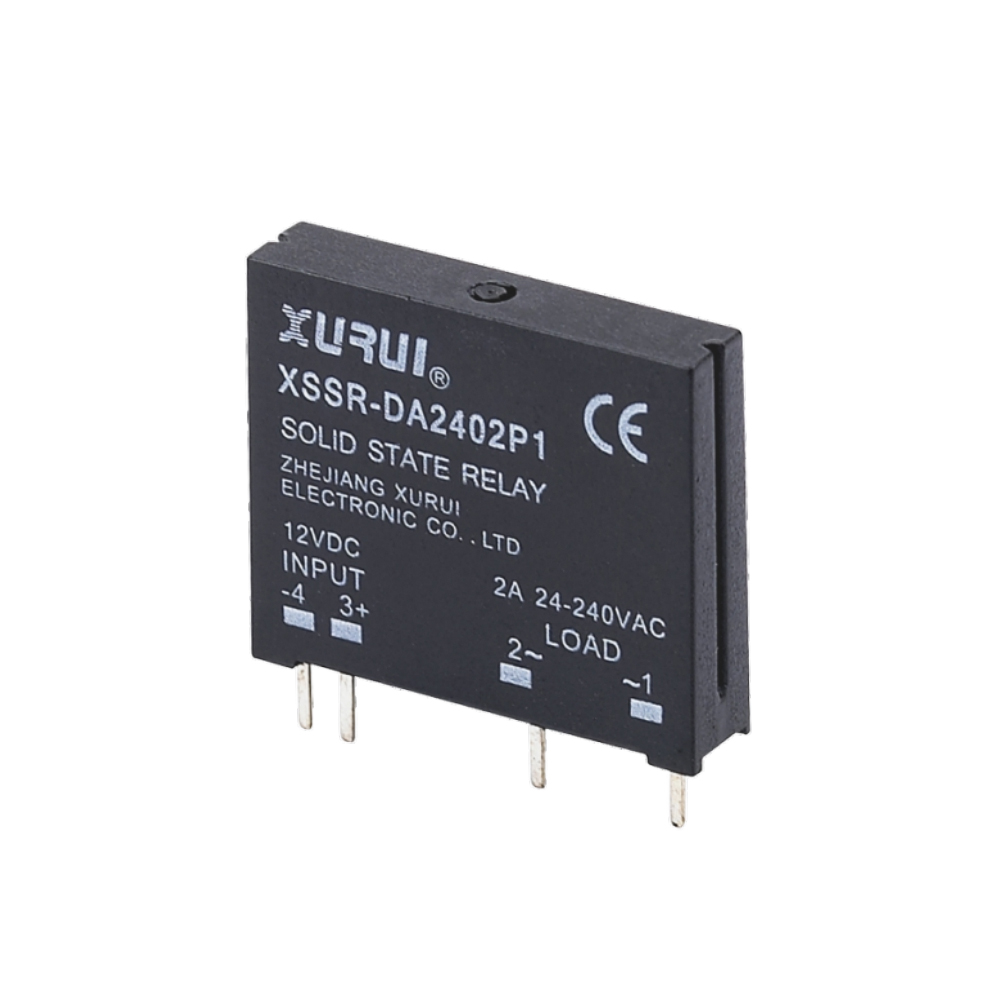

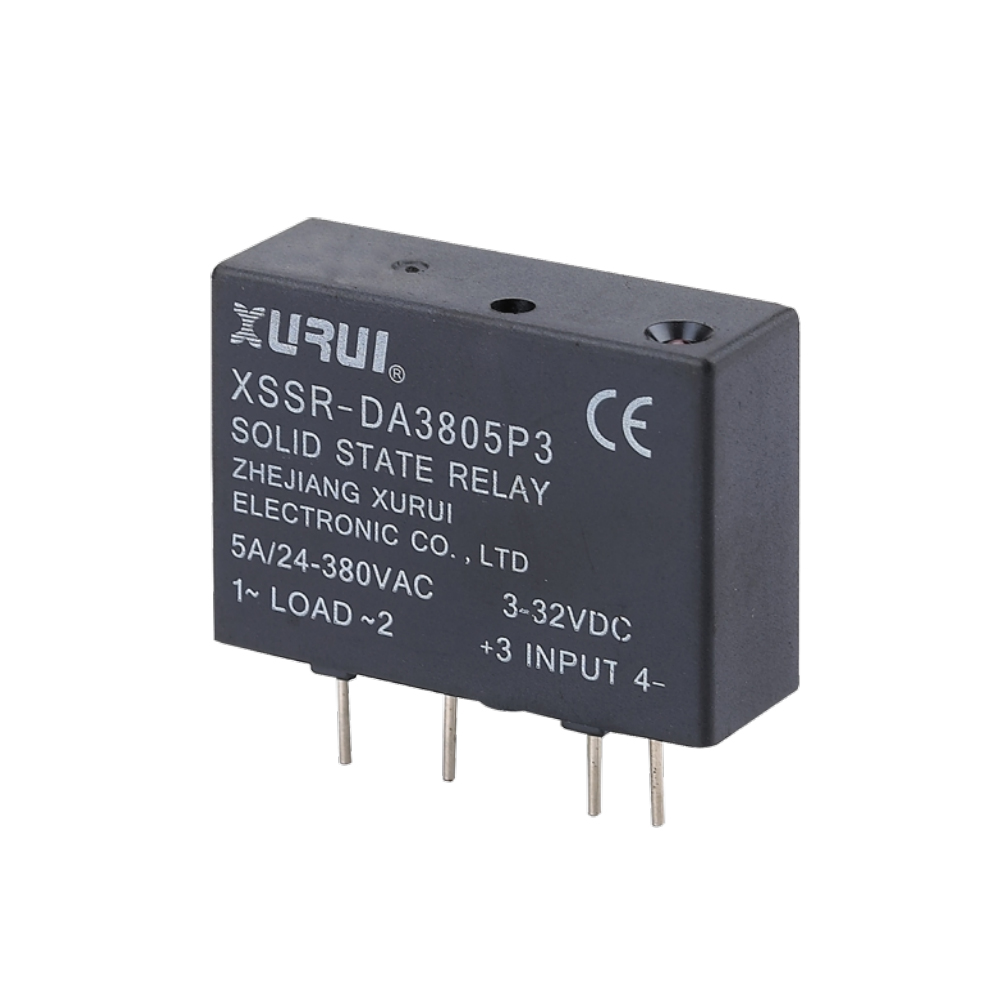

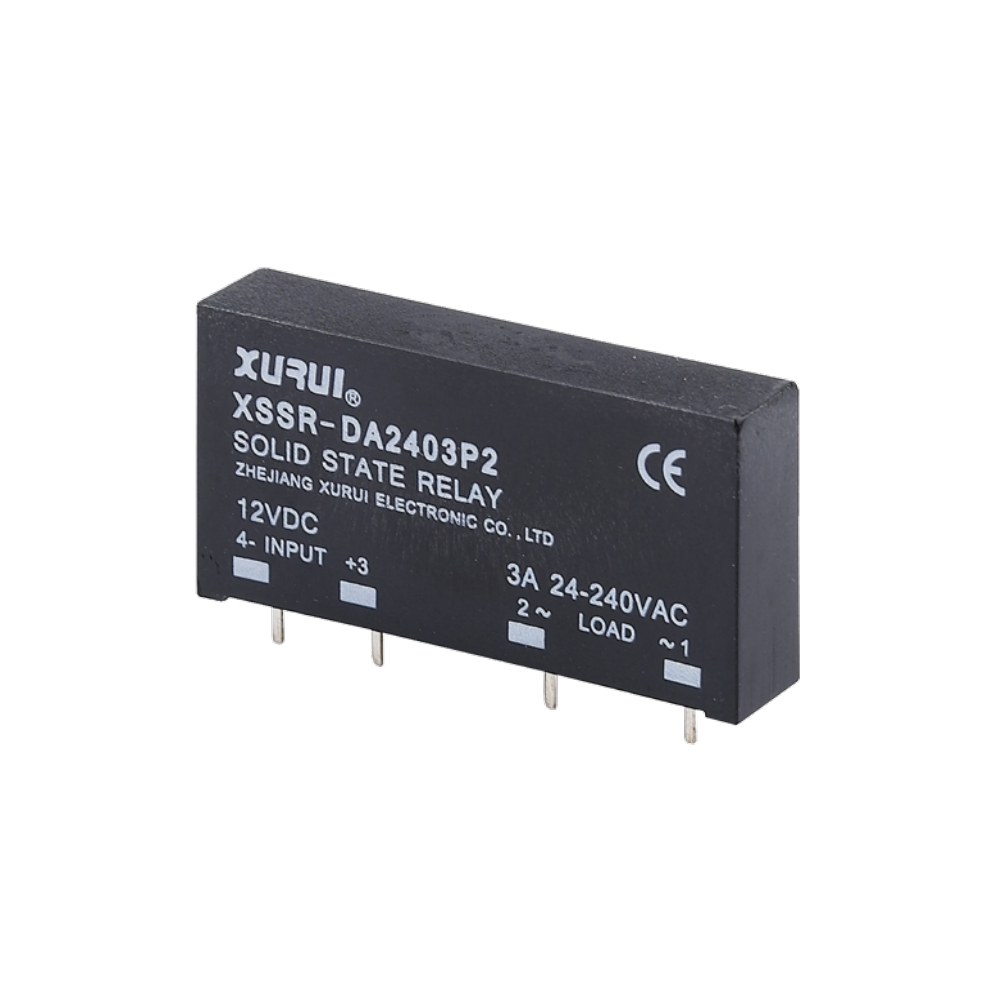

XSSR-P1~P3 单列AC固态继电器 产品概述
XSSR-P1~P3 系列是一款紧凑型的单列AC固态继电器，专为PCB焊接安装设计。具有小巧的外形、易于集成和稳定的性能，支持交流负载控制，非常适合空间受限且需要高可靠性的应用，如工业控制板、仪器仪表和医疗设备。
这些继电器提供光隔离、零交叉或随机触发选项，并具有快速响应时间。还可定制DC-DC输入，广泛应用于各种控制电路。
规格
| 项目 | 规格 |
| 产品型号 | XSSR-2402 P1 / P2 / P3 |
| 控制电压 | 5V / 12V / 24V DC |
| 控制电流 | 6–30mA (P1/P2) / 6–25mA (P3) |
| 负载电压 | 24–240VAC (P1/P2) / 24–380VAC (P3) |
| 最大负载电流 | 2A (P1) / 23A (P2) / 35A (P3) |
| 最小负载电流 | 0.03A (P1/P2) / 0.05A (P3) |
| 击穿电压 | ≤ 1.5VAC |
| 输出泄漏电流 | ≤ 1mA (P1/P2) / ≤ 3mA (P3) |
| 耐压 | ≥ 2500VAC |
| 绝缘电阻 | ≥ 100MΩ |
| 开关时间 | ≤ 10ms |
| 频率范围 | 50–60Hz |
| 工作温度 | –20°C ~ +70°C |
| 负载电流安全系数 | 电阻性: 50–60% / 电感性: 30–40% |
应用场景
工业自动化系统：PLC输出放大、马达开关、信号继电器控制。
医疗设备：紧凑型电动模块、辅助泵、电气测试平台。
仪器仪表：温控单元、实验室仪器、精密电力控制。
智能家居/安全系统：嵌入式模块、家庭配电板、电源模块开关。
舞台照明与照明系统：控制电路中的交流负载切换。
