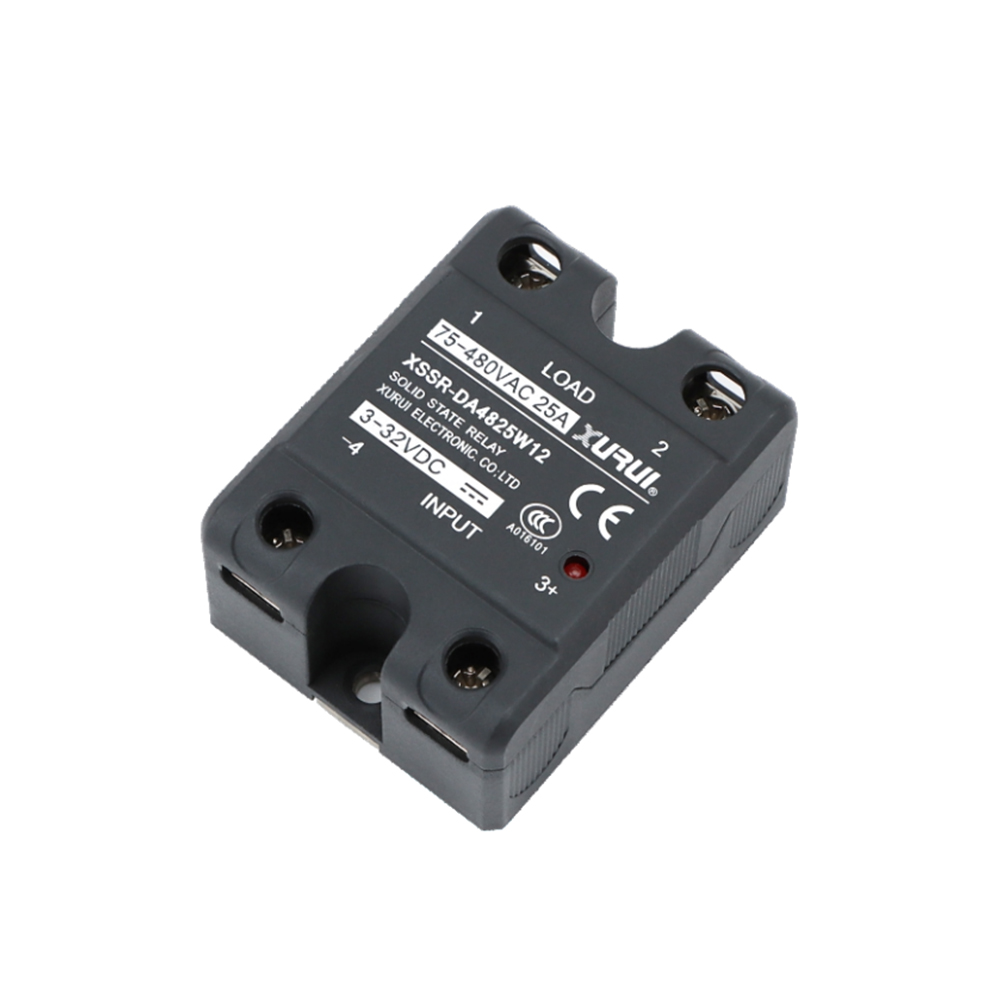

XSSR-W12 水平固态继电器 – AC/DC 控制，10A~120A

XSSR-W12 水平固态继电器 – AC/DC 控制，10A~120A
XSSR-W12 水平固态继电器 – AC/DC 控制，10A~120A
XSSR-W12 水平固态继电器 – AC/DC 控制，10A~120A
XSSR-W12 水平固态继电器 – AC/DC 控制，10A~120A

高隔离度：光纤或变压器隔离确保 2500VAC 输入输出分离

过零或随机触发：延长设备寿命并保护负载免受浪涌影响

快速响应：快速控制应用的开关时间 ≤10ms

内置 RC 缓冲器和压敏电阻：双回路保护，防止电压尖峰

LED状态指示灯：清晰显示运行状态，便于维护

获取免费报价
描述

XSSR-W12系列固态继电器概述

XSSR-W9系列是一款紧凑型水平安装的AC固态继电器，具有快速连接端子。它采用光电隔离技术，增强了电气隔离性能和抗干扰能力。凭借其小巧的体积和快速连接设计，非常适合用于需要低到中等负载切换的控制系统，并提供便捷的布线方式。

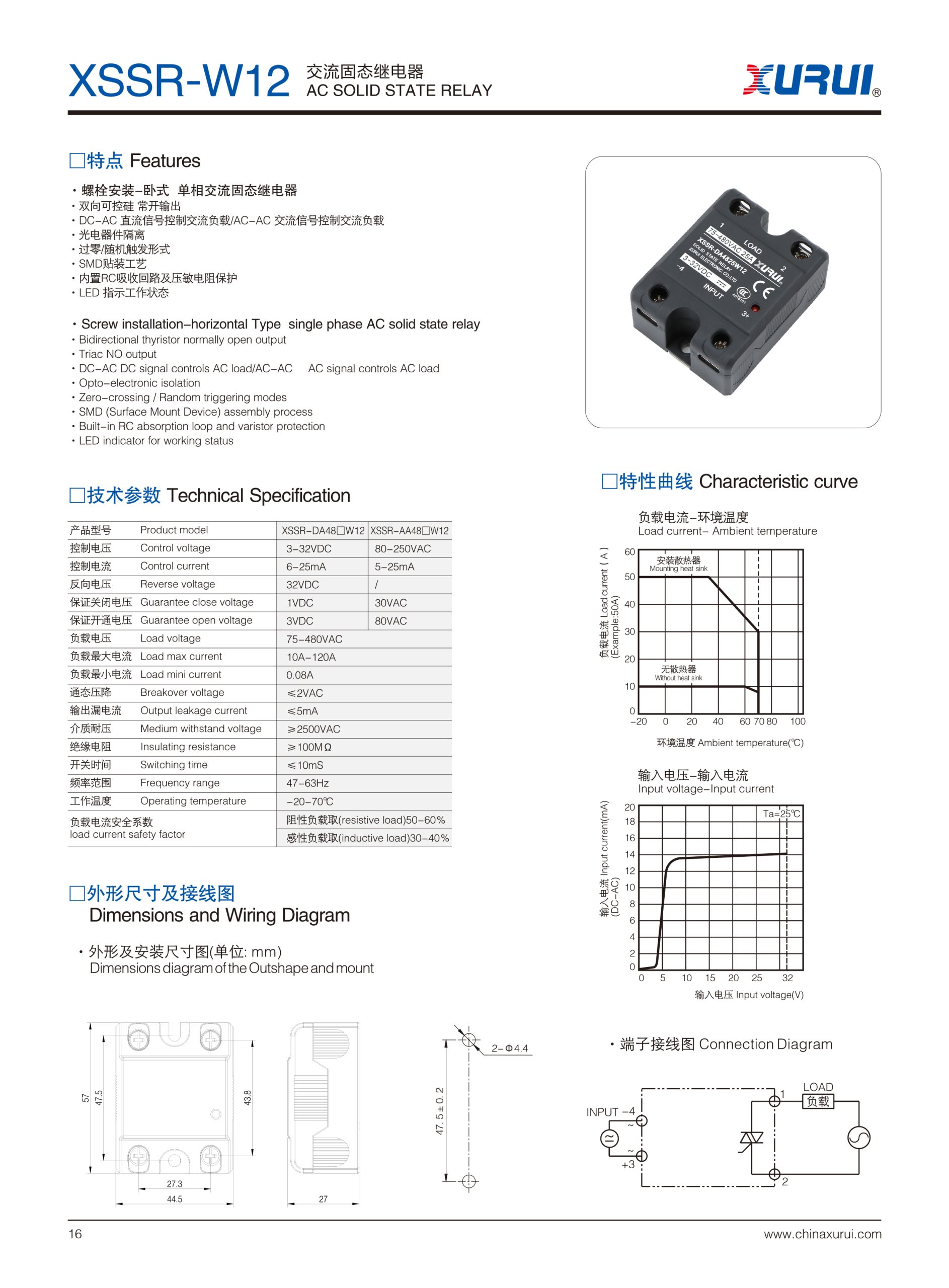

规格

项目数据
控制电压3–32VDC (DA) / 80–250VAC (AA)
控制电流6–25mA (DA) / 5–25mA (AA)
反向电压32VDC
保证开启电压3VDC (DA) / 80VAC (AA)
保证关闭电压1VDC (DA) / 30VAC (AA)
负载电压75–480VAC
最大负载电流10A ~ 120A
最小负载电流0.08A
输出泄漏电流≤5mA
绝缘强度≥2500VAC
绝缘电阻≥100MΩ
开关时间≤10ms
频率范围47–63Hz
工作温度–20℃ ~ +70℃
安装方式水平螺丝安装
尺寸（参考）44.5 × 45.5 × 27.3 mm

应用场景

• 工业加热控制系统

• 电动机、泵、风扇软启动与控制

• 烧机系统与测试平台

• 照明、HVAC和电源开关控制

• 工业自动化和安全继电器控制
