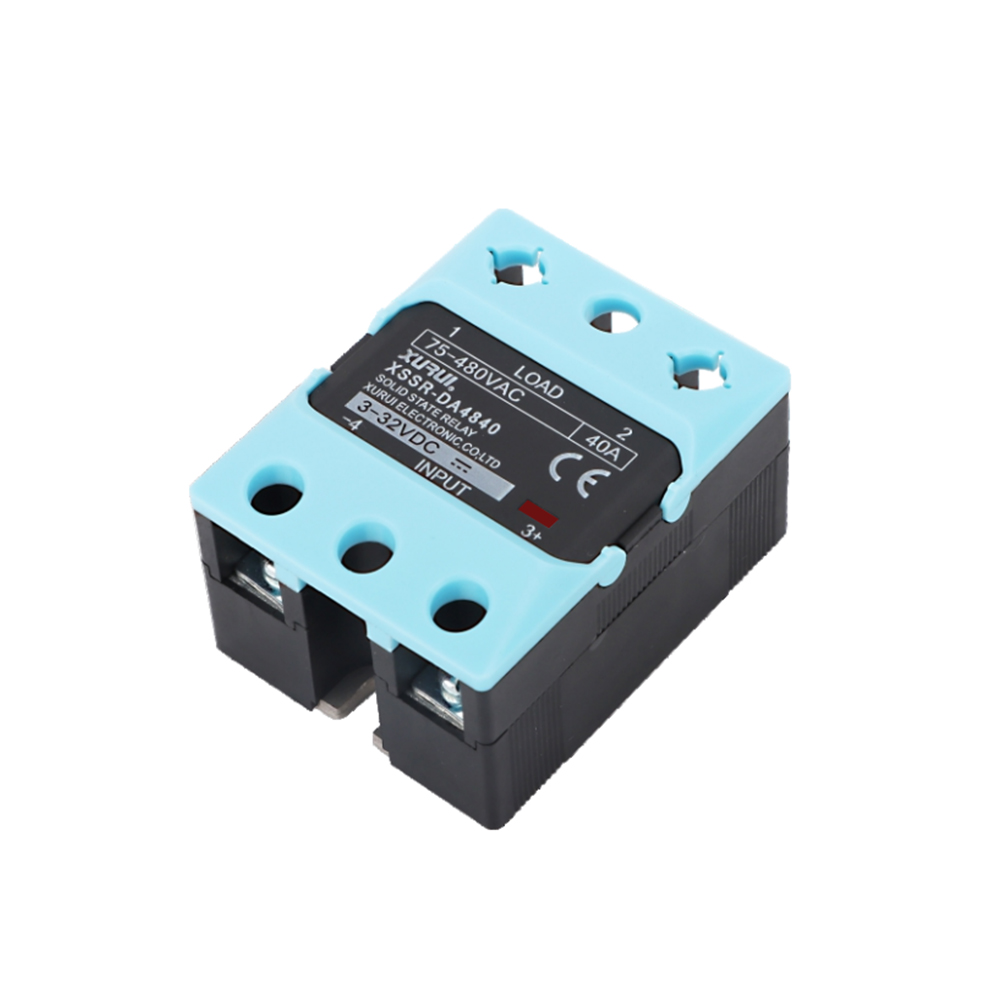

XSSR-W15系列固态继电器

下载产品目录

XSSR-W15系列固态继电器

XSSR-W15系列固态继电器

XSSR-W15系列固态继电器

XSSR-W15系列固态继电器

XSSR-W15系列固态继电器

光耦合器隔离（交流型）：提供高达 ≥2500VAC 的高介电强度，实现稳定安全的运行

带 IGBT 输出的变压器隔离（直流型）：专为工业系统中可靠的直流负载控制而设计

过零/随机触发选项：根据您的应用需求进行选择，以减少浪涌或精确定时

内置 RC 缓冲器和压敏电阻保护：抑制电压浪涌并保护敏感负载

LED 状态指示灯：实时作反馈，便于监控和现场诊断

描述

XSSR-W15系列固态继电器概述

XSSR-W15系列是一款螺丝安装、水平安装的单相固态继电器，提供AC和DC输入版本。采用坚固的塑料外壳，具有高隔离光耦合器或变压器输入设计，具有出色的抗干扰能力和稳定的性能。适用于中高功率应用，如加热系统、电动机控制和工业自动化。

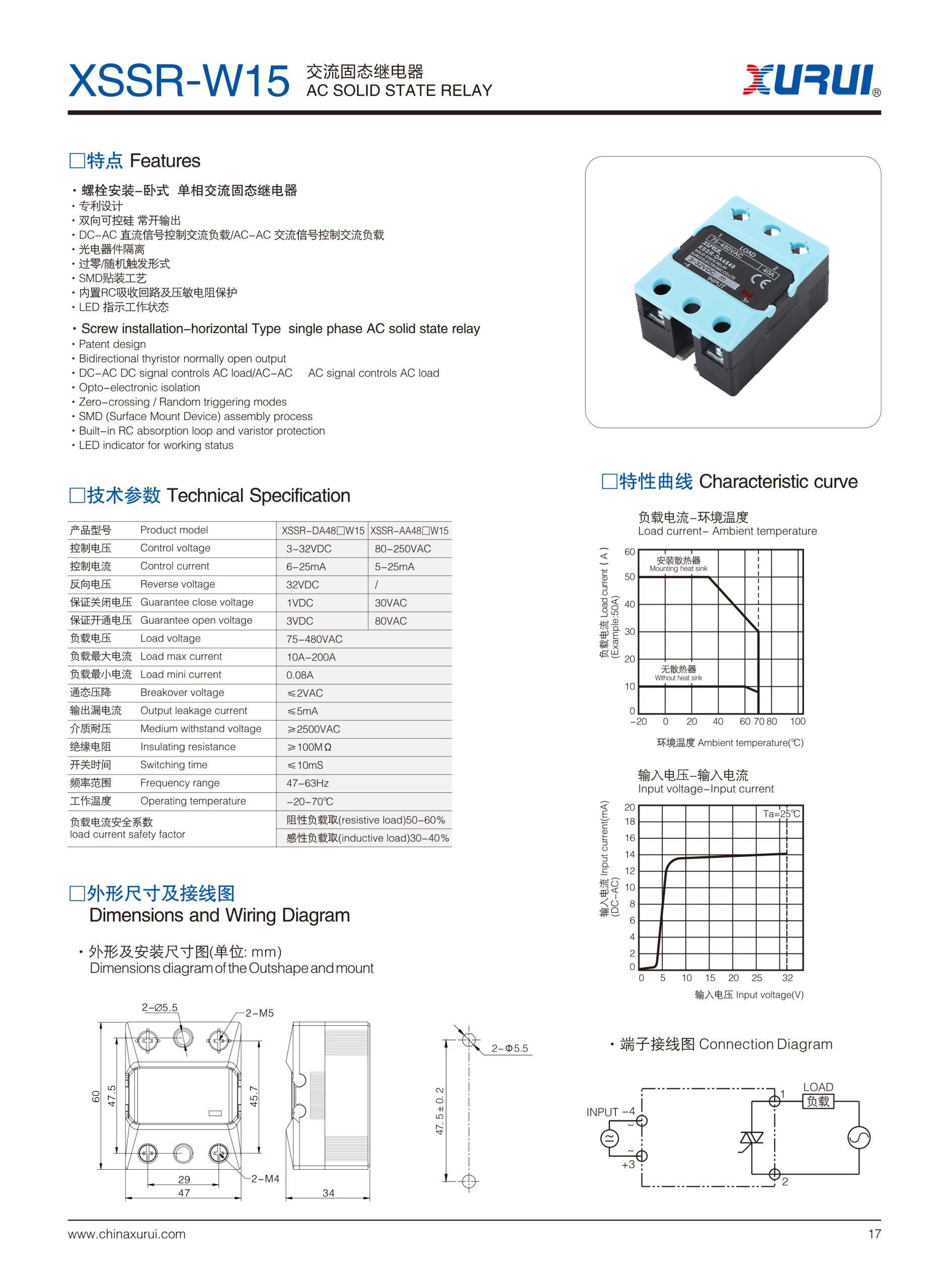

规格

项目	数据
控制电压	3–32VDC（DA） / 80–250VAC（AA）
控制电流	6–25mA（DA） / 5–25mA（AA）
反向电压	32VDC
保证开启电压	≥3VDC（DA） / ≥80VAC（AA）
保证关闭电压	≤1VDC（DA） / ≤30VAC（AA）
负载电压	75–480VAC
最大负载电流	10A ~ 200A
最小负载电流	0.08A
输出泄漏电流	≤5mA
绝缘强度	≥2500VAC
绝缘电阻	≥100MΩ
开关时间	≤10ms
频率范围	47–63Hz
工作温度	–20℃ ~ +70℃
安装方式	水平螺丝安装
尺寸（参考）	约 65 × 47 × 34 mm

应用场景

• 工业加热系统（如塑料机械、炉子、温控单元）

• 电动机软启动和停止保护，自动化系统

• 高功率照明和交流电源切换

• 老化测试平台，电磁阀控制

• 智能制造和电力系统中的交流负载控制

产品选择

目录下载

文件名字

描述

大小

下载

XSSR-W15 Catalog

-

41.16 MB

SSR Heatsink Catalog

-

5.44 MB

Complete Solid State Relay Catalog

-

107.91 MB
